3波チューナー内蔵 TS over IP出力ユニット

DBS7300

価格:オープン

地デジTSをIPに変換し送出するユニット

RFをチューナーで受け、中のTSデータをIPにて変換し、伝送するユニットです。
130(W)×38(H)×210(D)mmのコンパクト筐体に3波(地デジ・BS/CS110°)チューナーとTS over IP出力機能を内蔵したユニットです。チューナーで受信したTSのリアルタイムTS/IP変換を行い、ユニキャスト或はマルチキャストで伝送します。RTPプロトコル、PRO-MPEG CoP3、FECの付加、CBR伝送に対応。ルーターやハブ等と組み合わせてTS over IP入力対応の機器と接続することで、RF出力やASI出力など多様な出力が可能になります。

カタログ

製品特長

● 地デジ/BS/CS110°放送のリアルタイム受信に対応

チューナーで受信したTSをリアルタイムでTS/IP変換。

● TS over IP出力機能

変換したストリームをユニキャスト或はマルチキャストで伝送します。 DBS7300・DBS7592を使用した区域外再放送事業や、RFでの伝送ではなくIP回線を使用した放送TSの伝送を行いたい放送局様に最適です。

※この製品はチューナーから受けたTSデータをIPにて伝送します。放送TSをIPにて送信する場合には、伝送に耐えられる回線(専用回線)をご用意した頂く必要がございます。 放送TSをIPで送出する際はコンテンツ保護の観点から、放送元の許可を得たうえで伝送を行ってください。弊社では著作権等の権利関係の責任は負いかねます。

製品説明

130(W)×38(H)×210(D)mmのコンパクト筐体に3波(地デジ・BS/CS110°)チューナーとTS over IP出力機能を内蔵したユニットです。チューナーで受信したTSのリアルタイムTS/IP変換を行い、ユニキャスト或はマルチキャストで伝送します。RTPプロトコル、PRO-MPEG CoP3、FECの付加、CBR伝送に対応。ルーターやハブ等と組み合わせてTS over IP入力対応の機器と接続することで、RF出力やASI出力など多様な出力が可能になります。
本製品と、TS over IP入力OFDM変調器「DBS7590/DBS7592」を使用した区域外再送信の実績もございます。


ブロック図
RF入力から、送信したいチャンネルを選局、TS IP変換を行い、IP出力にて対象の機器に対し送信します。地デジTS IP変換

インターフェース
地デジTS IP変換

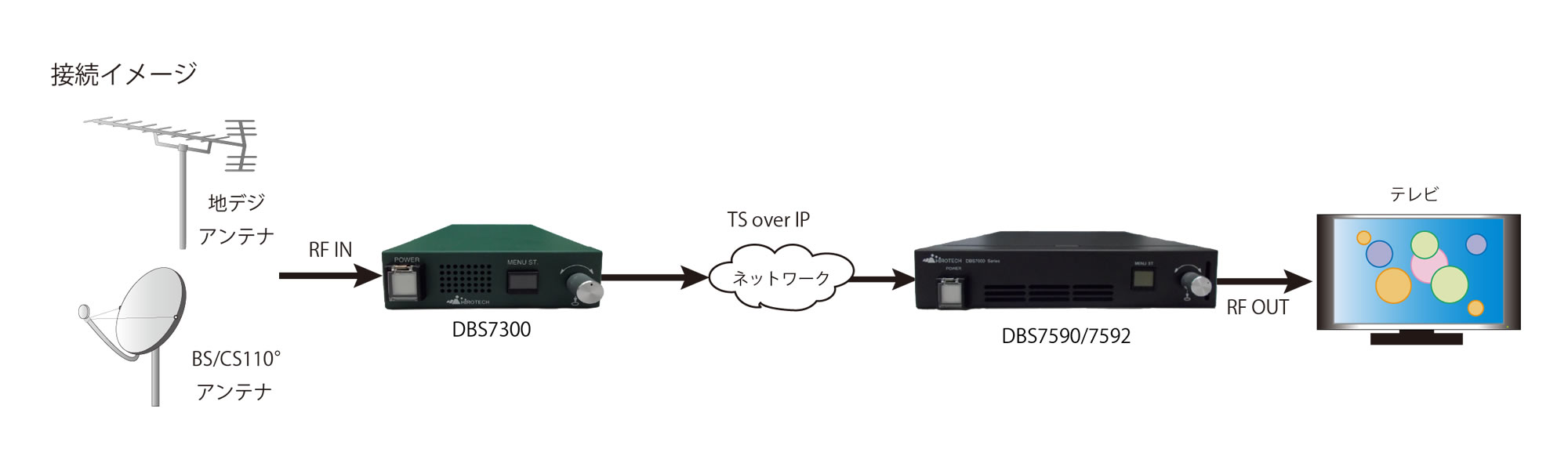

構成例
地デジTS IP変換

仕様

基本仕様

製品名
品名3波チューナー内蔵 TS over IP 出力ユニット
型番DBS7300
チューナー部
入力端子 RF×1(F型 75Ω)
受信帯域 90MHz~770MHz(VHF/UHF/CATV)
950MHz~2150MHz(BS/CS110°)
受信レベル -20~-60dBm(VHF/UHF/CATV)
-65 ~ -25dBm(BS/CS110°)
ASI入出力
出力端子 DVB-ASI×1(BNC 75Ω) 信号振幅:800mVp-p
ストリーム形式 MPEG2-TS(188/204Byte)
伝送速度 最大216Mbps
TS over IP
IP入力
IP出力
通信インターフェース RJ-45 10/100/1000Mbps IEEE802.3準拠
転送プロトコル RTP(UDPのみ) FEC(Pro-MPEG CoP3)、マルチキャスト対応
伝送方式 CBR伝送
その他
電源 DC12V
消費電力 DC12V入力にて25W以下
外形寸法 H=38mm W=130mm D=211mm(突起含まず)
重量 1.0kg以下
動作条件 温度 0~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 ACアダプター、電源ケーブル
オプション(有料)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
