放送・通信関連製品
地デジTS IP変換

3波チューナー内蔵 超小型RF監視ユニット
どこでもウォッチャー®

DBS7100/7101

価格:オープン

地デジ・BS/110度CSのレベル・C/N・BERを簡易的に測定できるお手軽な監視ユニット

130(W)×38(H)×210(D)mmのコンパクトモデルに3波チューナーを内蔵したRF監視ユニットです。地デジ・BS/110度CSのレベル、C/N(Carrier to Noise Rate)比、BER(Bit Error Rate)をモニタリングします。信号状態はWEBブラウザ・フロントパネルでモニタリングできます。各項目(レベル、C/N、BER)はチャンネルごとに「○」「×」でブラウザ上に表示されるので、一目で把握することが可能です。(日本放送協会様 共同開発製品)

カタログ

製品特長

● 地デジ・CS/BSの内、最大8チャンネルを登録でき、時分割で監視

地デジ・CS/BSの内、最大8チャンネルの信号レベル、C/N、BERを時分割で監視し、測定結果を取りためます。(最大1年分)

● ネットワーク経由で測定結果を表示

信号状態をWEBブラウザ・フロントパネルでモニタリングできます。専用のアプリケーションは一切不要で、ネットワークが相互に繋がっていれば遠隔地の測定結果も現地に赴かずに取得できます。

● USB2.0ポートを標準搭載

測定結果をUSBメモリにロギングできます。

● 便利なオプション搭載モデル【DBS7101】もご用意

【DBS7101】はVHF帯・CATVの監視にも対応。また、信号状態が悪化した際にはあらかじめ登録したアドレスへのメール送信が可能です。
※メール送信機能ををご利用になる場合、インターネットに接続できる設定・環境とメールアカウントが必要となります。

製品説明

3波チューナーを搭載し「地デジ」「BS」「110度CS」から測定したい対象のチャンネルを最大8chまで選択が可能。測定はチャンネル毎に時分割測定を実施し、ブラウザ画面にてレベル・C/N・BERの測定結果を見ることが出来ます。測定結果はログとしても保存され、本体のRAMに一度保存された後に、1時間毎に不揮発性メモリ領域に保存されます。また、本装置をリブート又は電源OFFすると、RAMに残っている測定結果は不揮発性メモリに転送・保存されます。この保存されたログは1年間保存され、1年経過した月ごとに削除されていきます。

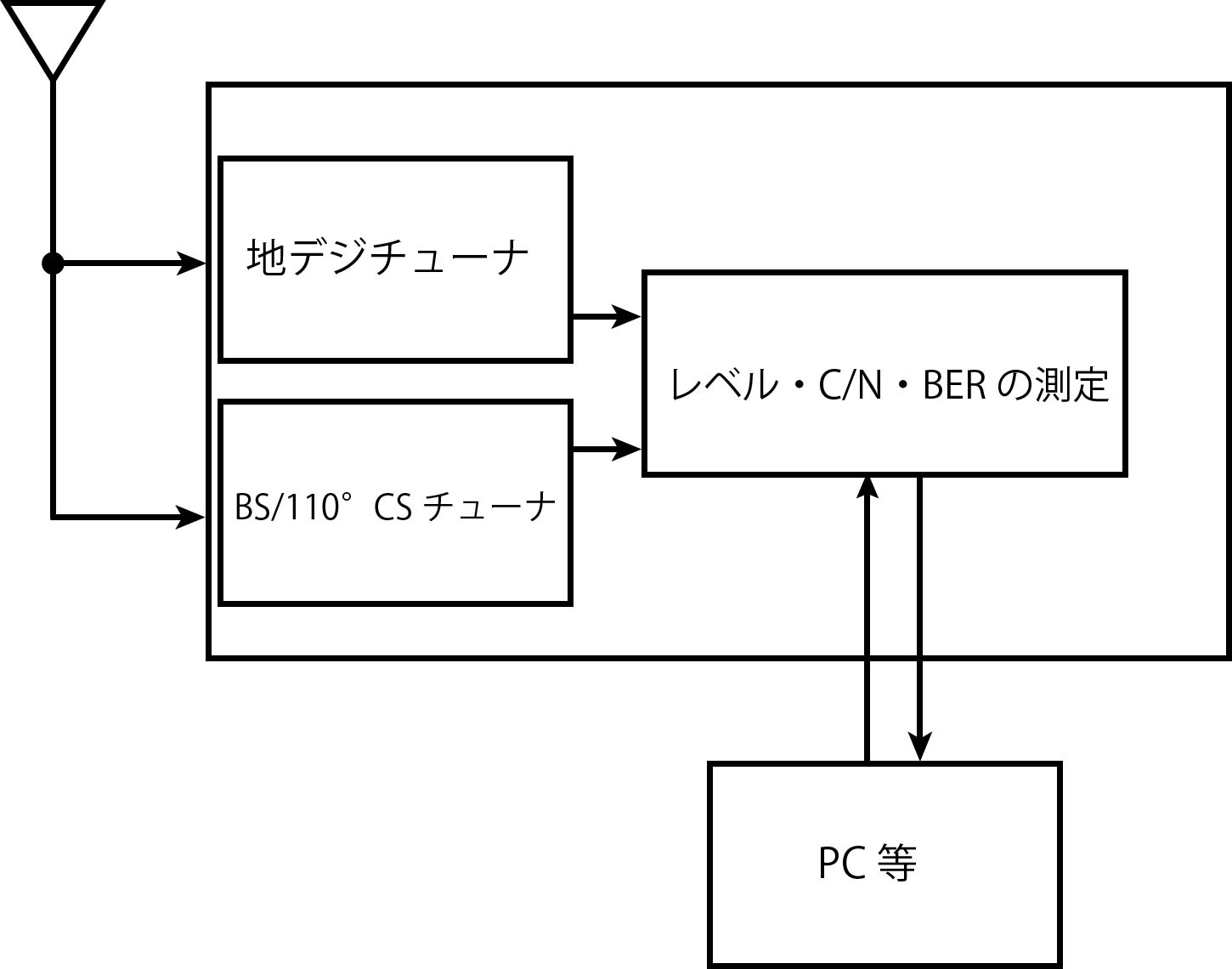

ブロック図
現在このコンテンツは準備中です。公開までしばらくお待ちください。

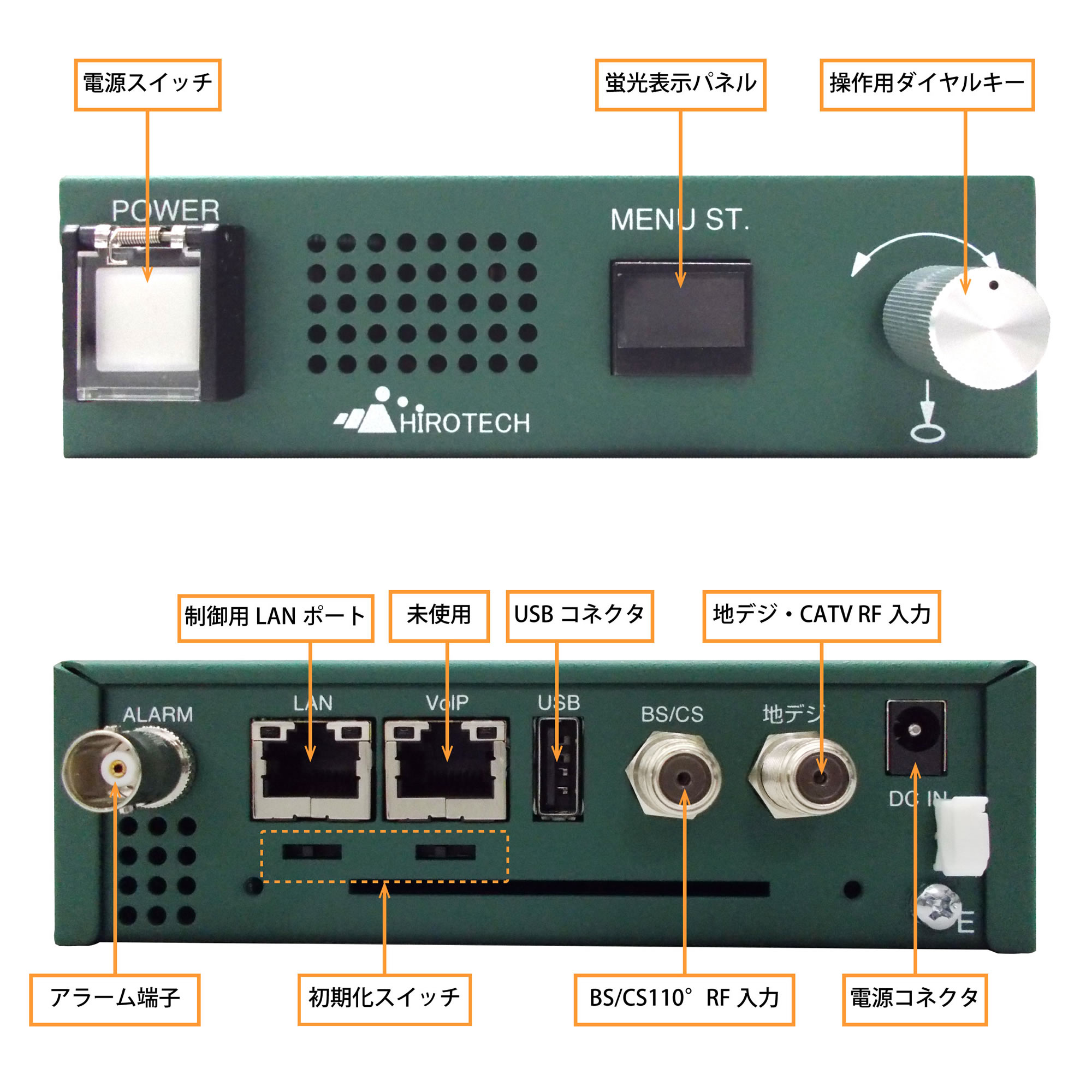

インターフェース

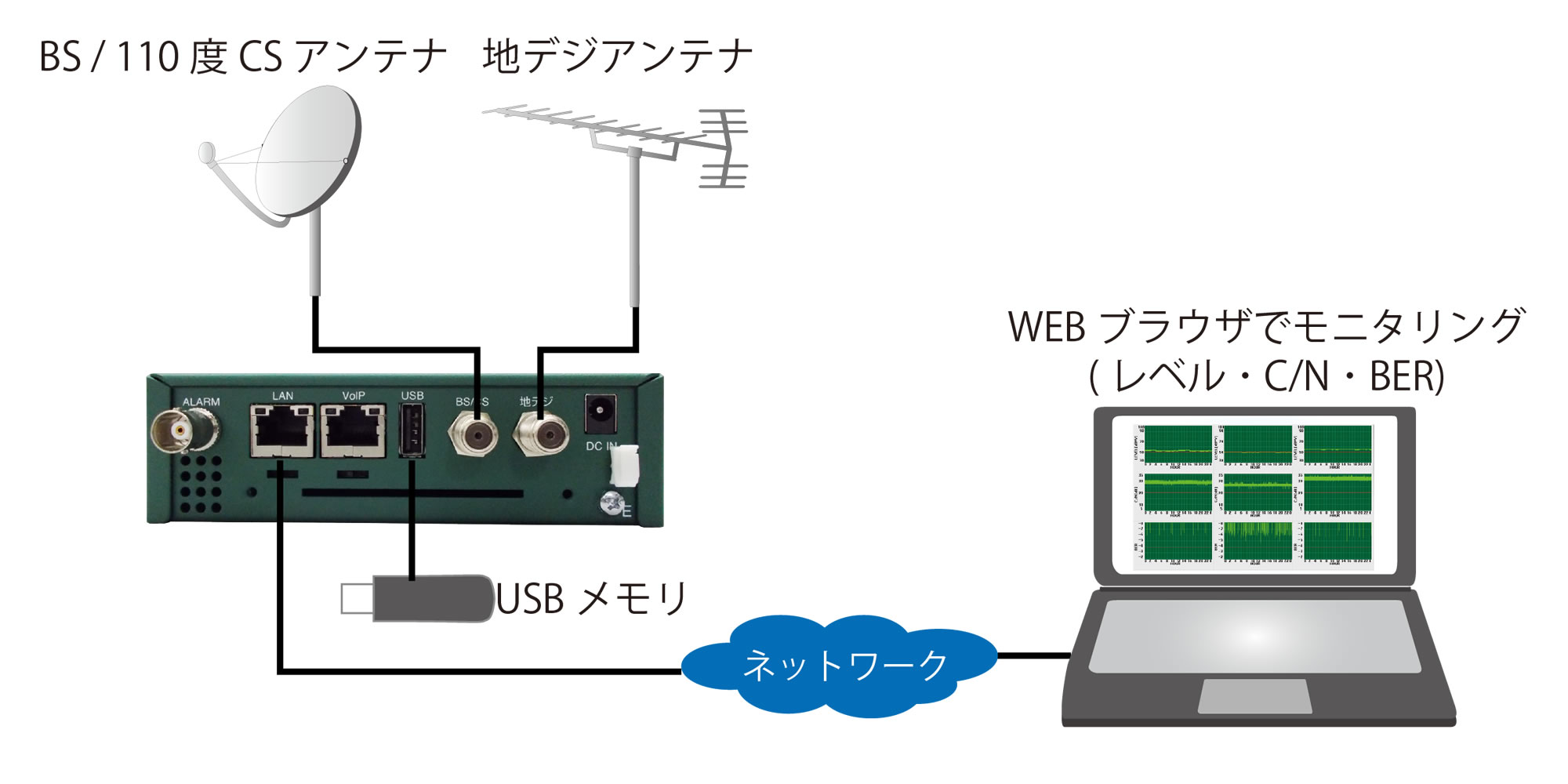

構成例

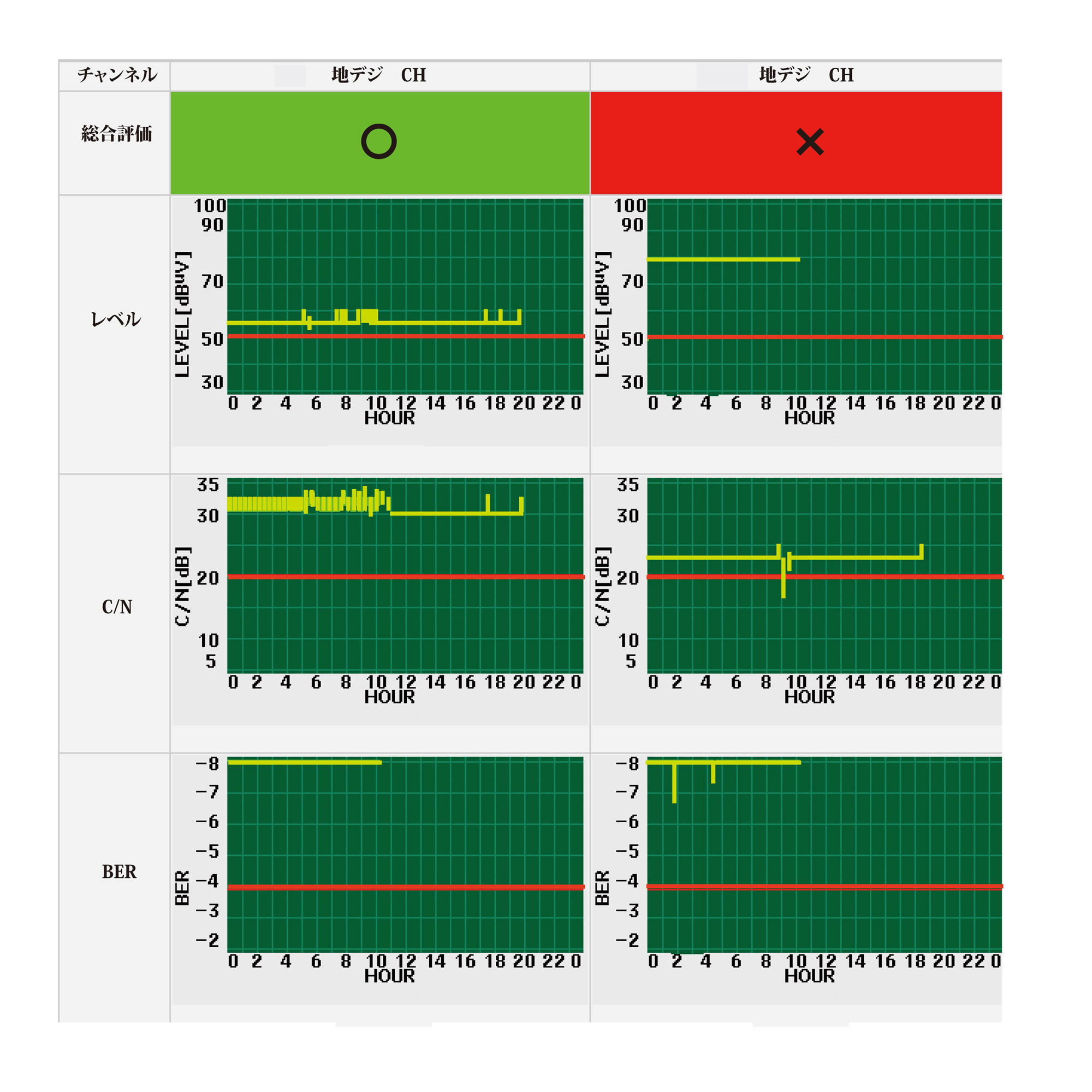

監視画面のイメージ

仕様

基本仕様

製品名
製品型番 DBS7100 DBS7101
製品区分 3波チューナー内蔵 超小型RF監視ユニット
地デジ 受信部
入力 RF(F型 75Ω 不均衡)
受信周波数 90MHz~770MHz
(UHFのみ)
90MHz~770MHz
(VHF/UHF/CATV)
入力レベル -20~-50[dBm]
測定範囲 信号レベル: -25dBmd
C/N :30dB
BER :1.00e-03 ~1.00e-07
BS/CS110°受信部
入力 RF×1(F型 75Ω 不均衡)
受信周波数 950MHz~2150MHz
入力レベル -25~-65[dBm]
ベースバンド周波数帯域 23MHz
構成 8PSK 復調 FEC 内蔵 Lバンドチューナー
測定範囲 信号レベル: -25dBmd
C/N :20dB
BER :1.00e-03 ~1.00e-07
アラーム端子
最大許容電流 100[mA]
外部ストレージ
対応フォーマット USB2.0 TypeA
FAT32,ext2,ext3,ext4 ※NTFS及び複数パーテーション非対応
その他
電源 DC12V
消費電力 DC12V入力にて6W以下
外形寸法 130mm(W) × 38mm(H) × 210mm(D)
重量 1.0kg以下(ACアダプタ含めず)
動作条件 温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 同軸ケーブル/ノイズ対策用フェライトコア/AC電源ケーブル
オプション(有料) VHF/CATV測定機能追加(DBS7101へのアップデート)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください


DBS7100/7101 機能比較

DBS7100 DBS7101
UHF
UHF
CATV
BS
110度CS
アラーム端子
メール送信機能


お問い合わせ
関連製品
■製品保証に関して
御納品から1年間は無償保証期間となります。保証期間内に発生した弊社瑕疵による故障はセンドバックにて対応いたします。
尚、お客様の瑕疵による故障につきましては保証期間内であっても有償対応となります。詳しくはこちらへ。
