地デジ 時刻情報使用 小型NTPサーバユニット

HMU100

価格:オープン

小さな筐体で場所を取らない地デジの時刻情報を使用したNTPサーバー

地上デジタル放送の時刻情報であるTOT(Time Offset Table)を使用した小型NTP(Network Time Protocol)サーバ。地上デジタル放送に含まれているTOTパケットを抽出。抽出データを元にNTPサーバを構築します。
91(W)×35(H)×91(D)mmと筐体も小さく、置く場所を選びません。

カタログ

製品特長

● 小型筐体にチューナーを搭載

91(W)×35(H)×91(D)mmと小さな筐体に地上デジタルチューナーを内蔵しました。 RF入力を使用するため、ほかのNTPサーバと比べ、地デジの信号があるRF端子が部屋にあればどんな場所でも自由に設置することができます。

● ネットワークでカンタン設定

WEBブラウザから機器にアクセスし簡単に設定することができます。

● 地デジの時刻情報をNTPとして使用

標準電波(電波時計)やGPS、FMラジオなど、様々な外部時計ソース用のアンテナが立てにくく、受信しにくい場所やネットワークが分離された場所など、既存のRFを使用することで、簡単に取り付けることが可能となっています。

※本機器のNTP時刻精度は放送局が送出する放送波に含まれるTOTパケットの情報から時刻情報を出力します。時刻情報の精度は放送波(ARIBにより)±500msecに加え機器の動作分のディレイとして±20msecとなってます。

製品説明

小型NTPサーバ『HMU100』は、地上デジタル放送波に含まれているTOT(Time Offset Table)パケット(時刻情報)を抽出。抽出データを元にNTPサーバを構築します。使用環境により、セキュリティの観点から通常のNTPを使用することが出来ない場所や、外部からのNTP取得がGPSやFMで検討していたが、環境面から設置が厳しいが、場所に地上デジタル放送は受信できる。といった場合に最適です。サイズも91(W)×35(H)×91(D)mmと筐体も小さく、置く場所を選びません。ブラウザ画面に機器のIPアドレスを入力することにで接続し、機器の設定やステータスを確認することが出来ます。

<この製品の時刻精度に関して>
この製品の時刻精度につきましては機器が受信する地上デジタル放送のチャンネルがARIBの規格である±500msecであることに加え、HMU100自体の本体遅延として±20msecとなります。その為、受信されるチャンネルが自主放送からの場合は、自主放送自体がARIBの規格である±500msecより外れている場合は,正しい時刻との差がより広がります。HMU100に受信されるチェンネルにつきましては、正しく受信できるかご確認ください。環境によって正しく受信できない場合がごさいます。その場合は時刻情報が正しく受信されない可能性がございます。

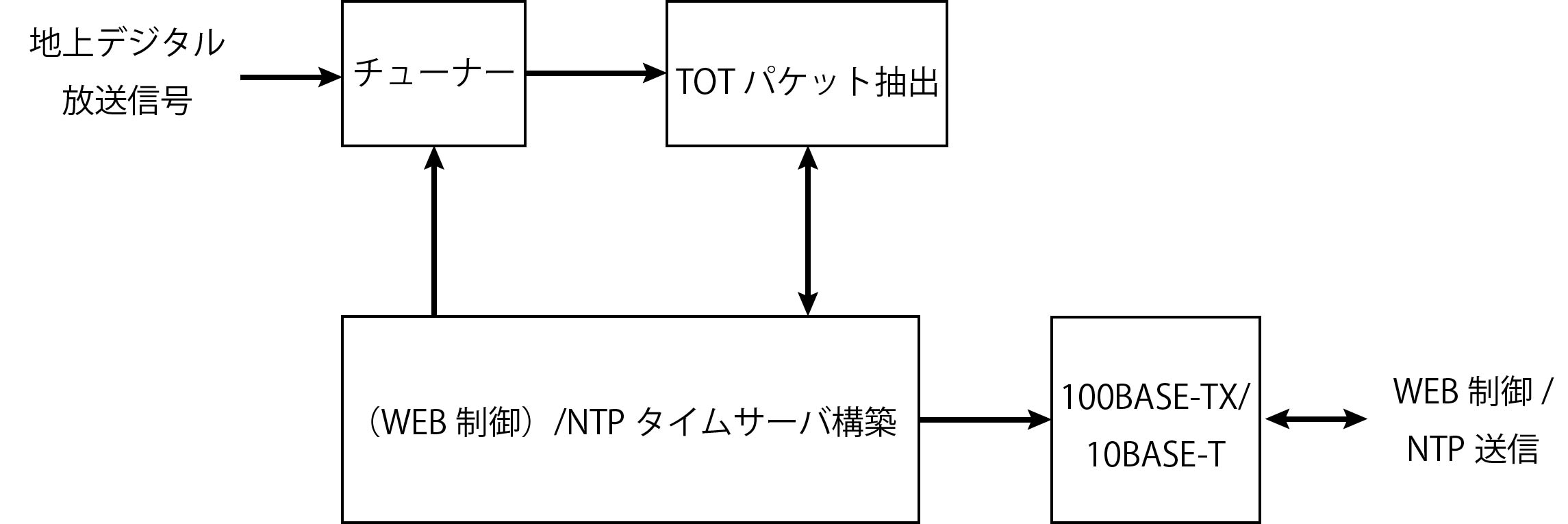

ブロック図

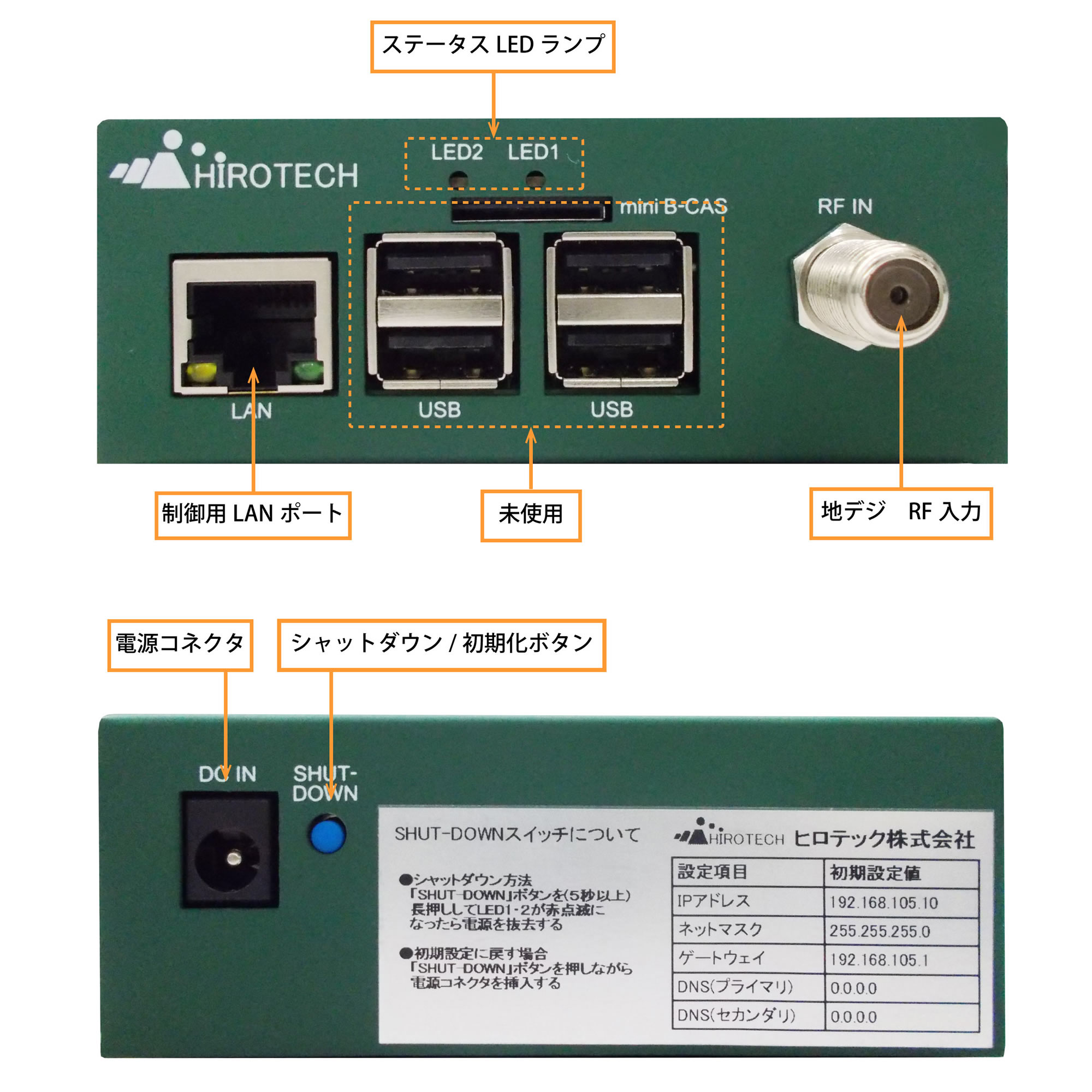

インターフェース

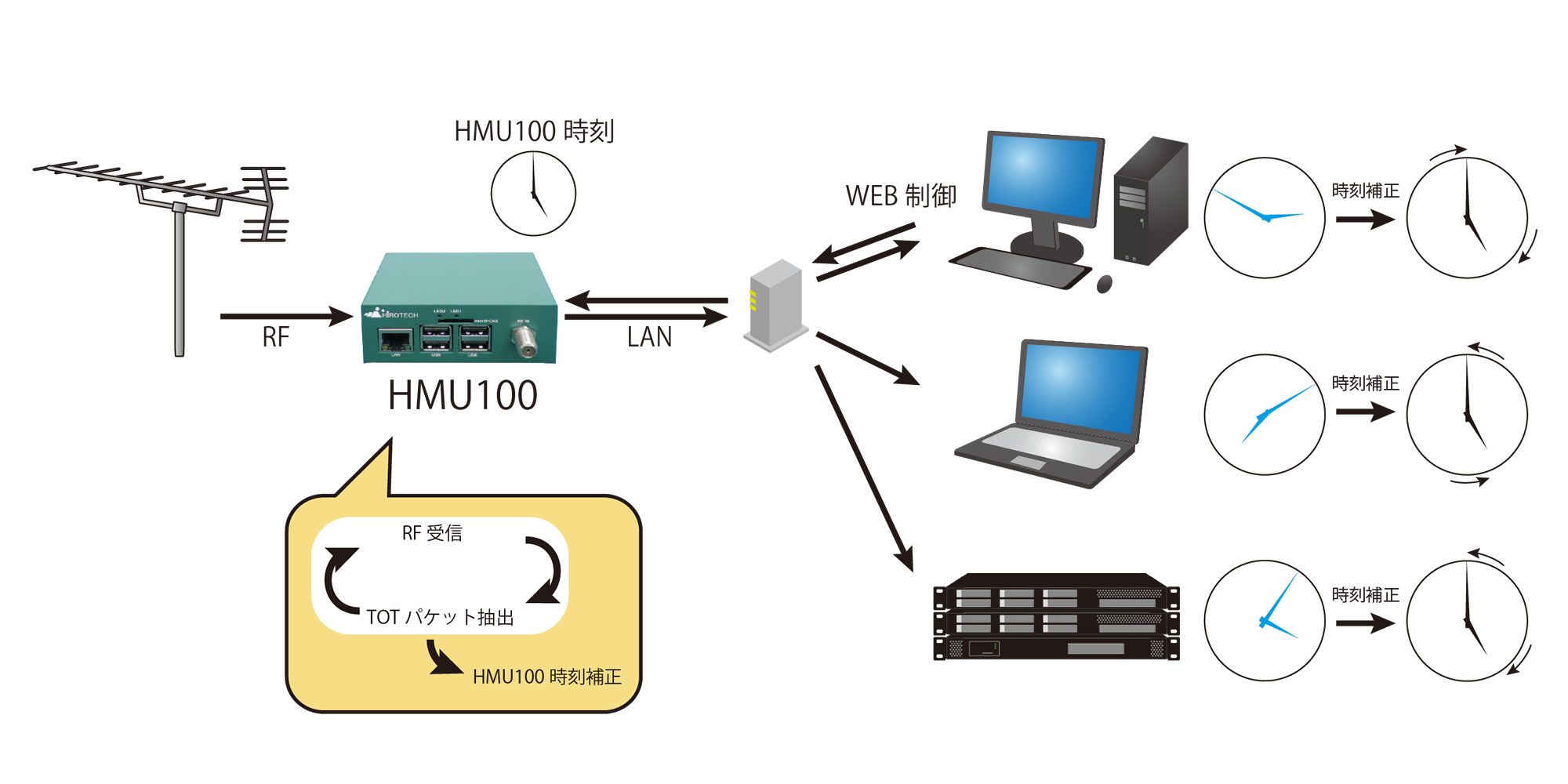

構成例

仕様

基本仕様

製品名
品名 地デジ放送 時刻情報使用 小型NTPサーバーユニット
型番 HMU100
チューナー部
入力端子 RF×1(F型 75Ω)
受信帯域 90MHz~770MHz(UHFのみ)
受信レベル -20~-60dBm
更新間隔 5s
修正制度 ±500ms(ARIB運用規格に準拠した放送波であることを前提)
本体遅延 ±20ms
閏秒 各局に準拠
ネットワーク部
通信インターフェース RJ-45 10/100Mbps
転送プロトコル TPC/IP UDP/IP
時刻情報プロトコル NSTP v3、SNTP v4、NTP v3、NTP v4
その他
電源 DC12V
消費電力 DC12V入力にて6.24W以下
外形寸法 91(W)X35(H)X91(D)mm (突起含まず)
重量 340g
動作条件 温度 0~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 ACアダプター、電源ケーブル
オプション(有料)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
