3波チューナー内蔵 EPGデータ収集ユニット【在庫限り】

DBS6281

価格:オープン

地デジ・BS/110度CSから任意の1chを選択しEPG(Electronic Programming Guide:電子番組表)を取得するユニット

3波チューナーとEPGデータ収集機能を搭載したユニットです。デジタル放送を受信後、各局のTSから番組情報を抽出・EPGテキストファイル化してWebブラウザ上でダウンロードすることができます。

※この製品につきましては使用する部材の生産終了に伴い機器の製造数量に限りがございます。ご購入検討のお客様につきましては必要数量をお伝え頂き、弊社お問い合わせフォームからご相談下さいますようお願いいたします。

カタログ

製品特長

● 任意のチャンネルのEPGを取得可能

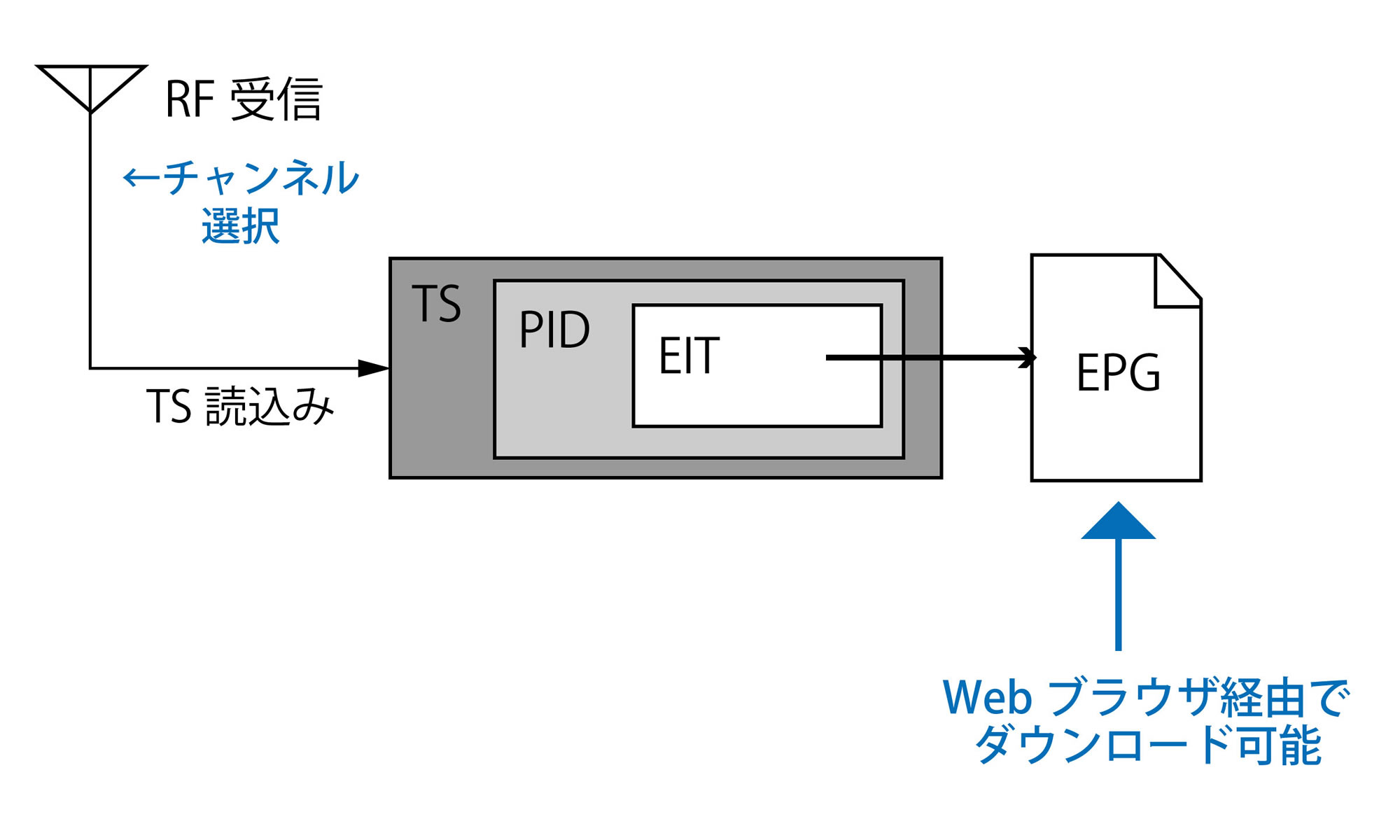

任意のチャンネルを設定後、取得するまでの流れは以下の通り
1.EITパケットの更新タイミングで、EPGを取得開始。
2.正常にデータを取得し終えたタイミングで、テキストファイルに変換します。
3.EPGテキストファイルはWebブラウザ経由でダウンロード可能です。

製品説明

DBS6280は、BS/110°CS/地上デジタルチューナーを内蔵した受信機です。
デジタルチューナーでBS/110°CS/地上デジタル放送を受信後、任意の1chを選択し、EPGを取得します。
取得したEPGはtxt形式でWebブラウザ画面から保存可能です。
筐体は1Uハーフサイズで、本装置の設定はPCのWebブラウザでの設定が可能であり、LANに接続可能な PCと本装置を接続し、設定を行うことが出来ます。

<この製品のご使用に関して>
本製品は著作権の管理等、運用されるお客様の責任の元でのご運用をお願いいたします。


ブロック図
現在このコンテンツは準備中です。公開までしばらくお待ちください。

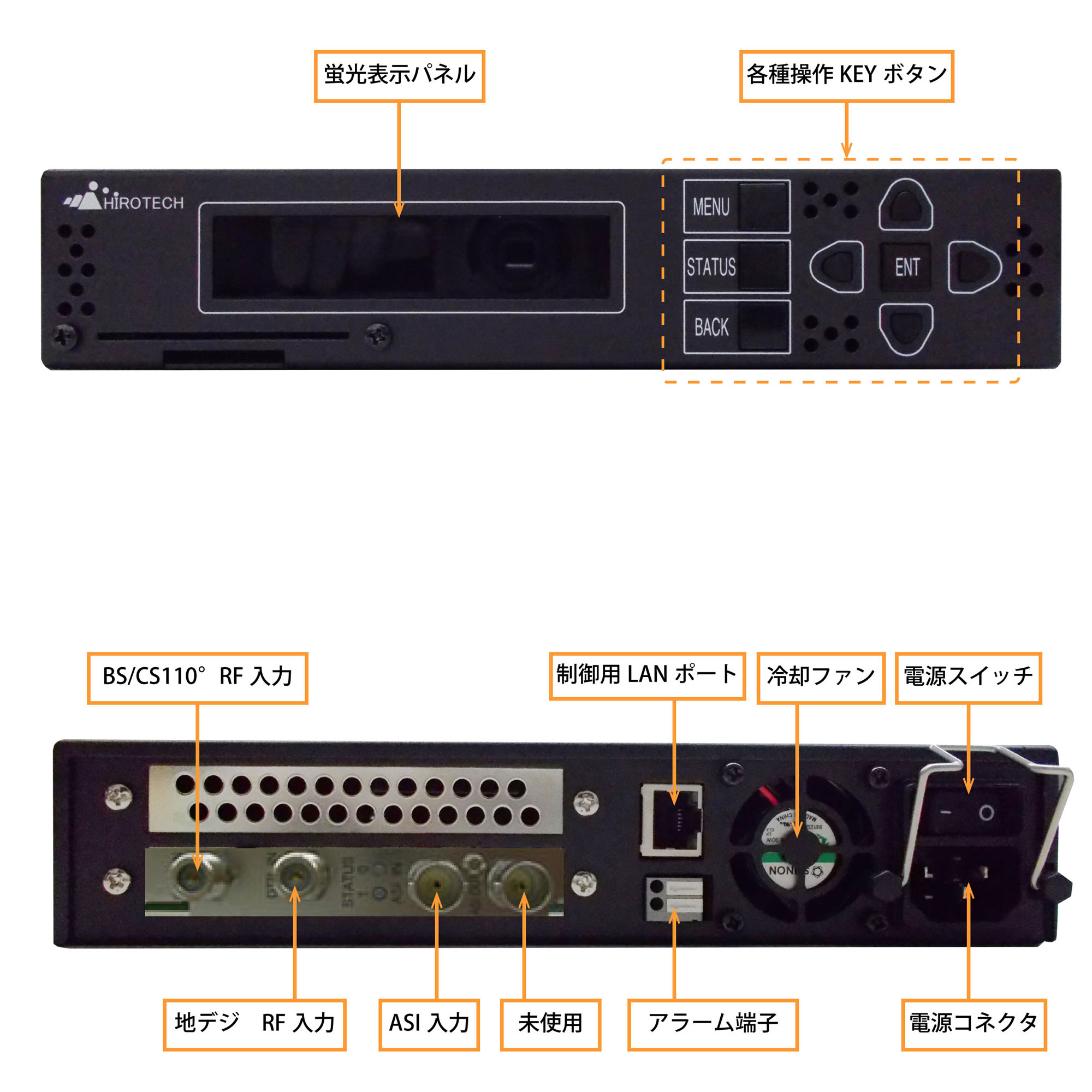

インターフェース

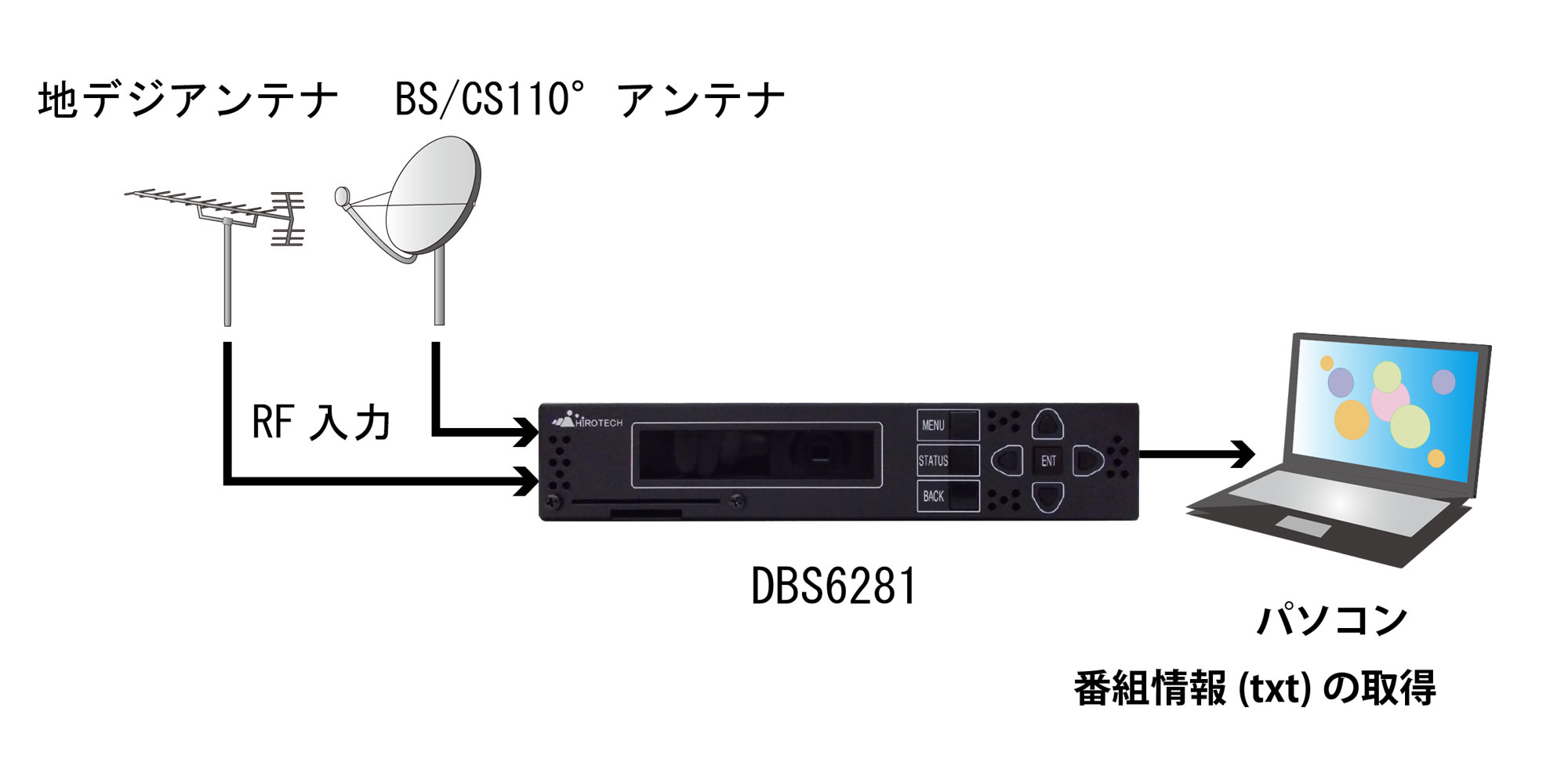

構成例

仕様

基本仕様

製品名
品番 3波チューナー内蔵 EPGデータ収集ユニット
型番 DBS6281
チューナー部
入力端子 RF×1、F型、75Ω(地上デジタル放送)
RF×1、F型、75Ω(BS/CS110°)
受信帯域 90MHz~770MHz(VHF/UHF/CATV)
950MHz~2150MHz(BS/CS110°)
受信レベル 473MHz~767MHz:-70dBm~-20dBm
93MHz~465MHz:-35dBm~-30dBm
950MHz~2150MHz:-65dBm~-25dBm
EPG収集機能
カードスロット
B-CASカードスロット MULTI2 デスクランブル
ASI入出力
入力端子 DVB-ASI×1(BNC 75Ω) 信号振幅:720~950mVp-p
出力端子
その他
電源 AC100V (50/60Hz)
消費電力 AC100V入力にて60VA以下
外形寸法 220(W)×44(H)×364(D)mm(突起含まず)
重量 3.0kg以下
動作条件 温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 AC電源ケーブル、1Uハーフ ラックマウント用取り付け金具
オプション(有料) 1Uハーフ 連結用金具

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください


DBS628○ シリーズ 機能比較

DBS6280 DBS6281 DBS6285B
地デジ入力
BS入力
CS110°入力
ASI入力※1
ASI出力 ×※2
MULTI2デスクランブル ×※2
EPG取得 × ×
SDI出力 × ×
MEPG-2デコード × ×
H.264デコード × ×
5.1chサラウンドデコード × ×
ワンセグデコード × ×※3

※1 ASI入力はAUX端子の切り替えによって可能になります
※2 ASI出力はAUX端子の切り替えによって可能になります。出力される信号はデスクランブルされておりません
※3 オプションによる追加機能になります
