3波チューナー内蔵 ASI出力ユニット【在庫限り】

DBS6280

価格:オープン

B-CASデスクランブル対応、地デジ・BS/110度CSより任意の1chをASI出力するユニット

3波チューナーとASI出力機能を搭載したユニットです。デジタル放送の任意チャンネルもしくはASIポートから入力したTSをリアルタイムでMULTI2デコードし、新たに設定したデータ出力レートでPCRパケット修正後、ASI出力します。

※この製品につきましては使用する部材の生産終了に伴い機器の製造数量に限りがございます。ご購入検討のお客様につきましては必要数量をお伝え頂き、弊社お問い合わせフォームからご相談下さいますようお願いいたします。

カタログ

製品特長

● MULTI2デスクランブル機能搭載

RF入力したTSをリアルタイムでMULTI2デスクランブルします。
※B-CASカードはお客様にてご用意をお願い致します。RF入力からのASI出力はデスクランブルされません。

● 外部ASI出力機能搭載

受信したTSは新しく設定したデータ出力レートでPCRパケット内容を修正後、ASI出力します。

● ASI入力から外部装置のTSストリームを取込み可能

DBS6280にはASI入力ポートが搭載されており、外部装置のTSを取り込むことも可能です。

製品説明

DBS6280は、BS/110°CS/地上デジタルチューナーを内蔵した受信機です。
処理内容は、デジタルチューナーでBS/110°CS/地上デジタル放送を受信後、B-CASカードでMULTI2デコードします。そしてデコードされたTSストリームから、任意の1チャンネルを選択し、出力レートを変換してASI出力します。
筐体は1Uハーフサイズで、本装置の設定はPCのWebブラウザでの設定が可能であり、LANに接続可能な PCと本装置を接続し、より解りやすく設定を行うことが出来ます。

<この製品のご使用に関して>
B-CASカードは付属しておりません。本製品は著作権の管理等、運用されるお客様の責任の元でのご運用をお願いいたします。


ブロック図
3波チューナーASI出力

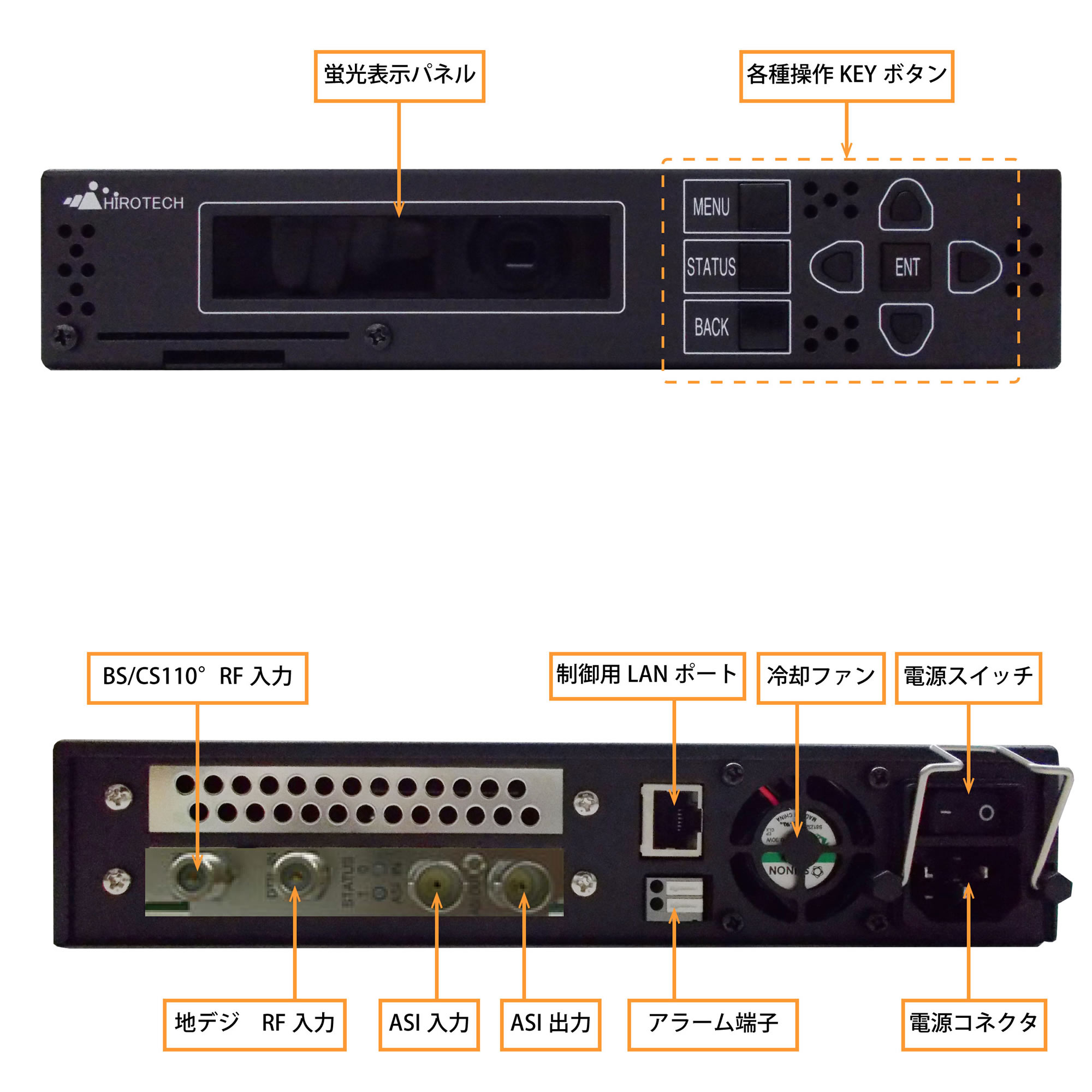

インターフェース
3波チューナーASI出力

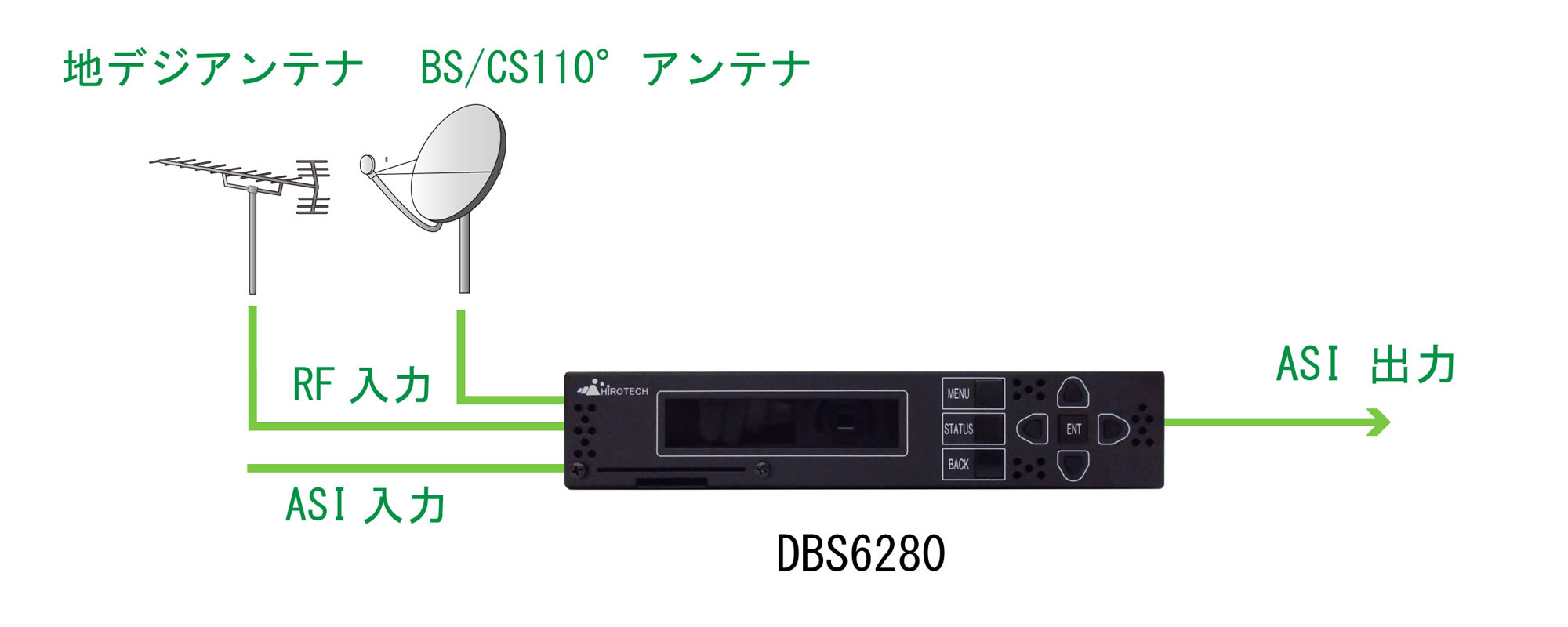

構成例
3波チューナーASI出力

仕様

基本仕様

製品名
品番 3波チューナー内蔵 ASI出力ユニット
型番 DBS6280
チューナー部
入力端子 RF×1、F型、75Ω(地上デジタル放送)
RF×1、F型、75Ω(BS/CS110°)
受信帯域 90MHz~770MHz(VHF/UHF/CATV)
950MHz~2150MHz(BS/CS110°)
受信レベル 473MHz~767MHz:-70dBm~-20dBm
93MHz~465MHz:-35dBm~-30dBm
950MHz~2150MHz:-65dBm~-25dBm
EPG収集機能
カードスロット
B-CASカードスロット MULTI2 デスクランブル
ASI入出力
入力端子 DVB-ASI×1(BNC 75Ω) 信号振幅:720~950mVp-p
出力端子 DVB-ASI×1(BNC 75Ω) 信号振幅:800mVp-p
その他
電源 AC100V (50/60Hz)
消費電力 AC100V入力にて60VA以下
外形寸法 220(W)×44(H)×370(D)mm(突起含まず)
重量 3.0kg以下
動作条件 温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 AC電源ケーブル、1Uハーフ ラックマウント用取り付け金具、B-CASスロットカバー
オプション(有料) 1Uハーフ 連結用金具

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください


DBS628○ シリーズ 機能比較

DBS6280 DBS6281 DBS6285B
地デジ入力
BS入力
CS110°入力
ASI入力※1
ASI出力 ×※2
MULTI2デスクランブル ×※2
EPG取得 × ×
SDI出力 × ×
MEPG-2デコード × ×
H.264デコード × ×
5.1chサラウンドデコード × ×
ワンセグデコード × ×※3

※1 ASI入力はAUX端子の切り替えによって可能になります
※2 ASI出力はAUX端子の切り替えによって可能になります。出力される信号はデスクランブルされておりません
※3 オプションによる追加機能になります
