放送・通信関連製品 ,
IP入力OFDM

TS over IP入力 OFDM変調器ユニット

DBS7590/DBS7592

価格:オープン

IP区域外再放送・企業間自主放送伝送向け、地デジ通信ネットワーク伝送対応IP入力OFDM変調器ユニット

新開発の小型筐体にTS over IP受信機能とOFDM変調器を搭載しました。既存の地デジRF配線を利用した低コストのサイネージシステムを構築することができ、ネットワークを通じてデータの更新をすることも可能です。DBS7590はマルチプレクサを、DBS7592は再変調機能を搭載しております。

カタログ

製品特長

● ラックマウント金具の使用で、サーバーラックへの取付が可能に

2019年より筐体をリニューアル。専用のラックマウント金具(別売)を使用することで、1Uサイズのラックに取付けが出来るようになりました。サーバールーム等への設置の際に便利です。

● OFDM変調器を搭載

UHF・CATV・VHFチャンネルでRF出力が可能。マルチチャンネル出力を実現しました。

● 送信時と同じTSレートの生成

IPネットワーク経由で受信したデータのRTP処理・FEC付加を行います。

● 用途別に2種類のモデルをご用意

EPGやデータ放送を含めた自主放送用途にはマルチプレクサ搭載のDBS7590を、 基幹放送の再変調用途にはDBS7592をおすすめいたします。

製品説明

新開発の小型筐体にTS over IP受信機能とOFDM変調器を搭載しました。既存の地デジRF配線を利用した低コストのサイネージシステムを構築することができ、ネットワークを通じてデータの更新をすることも可能です。DBS7590はマルチプレクサによるPIDの変更が可能に、DBS7592はPIDの打ち替え無しでの再変調機能です。

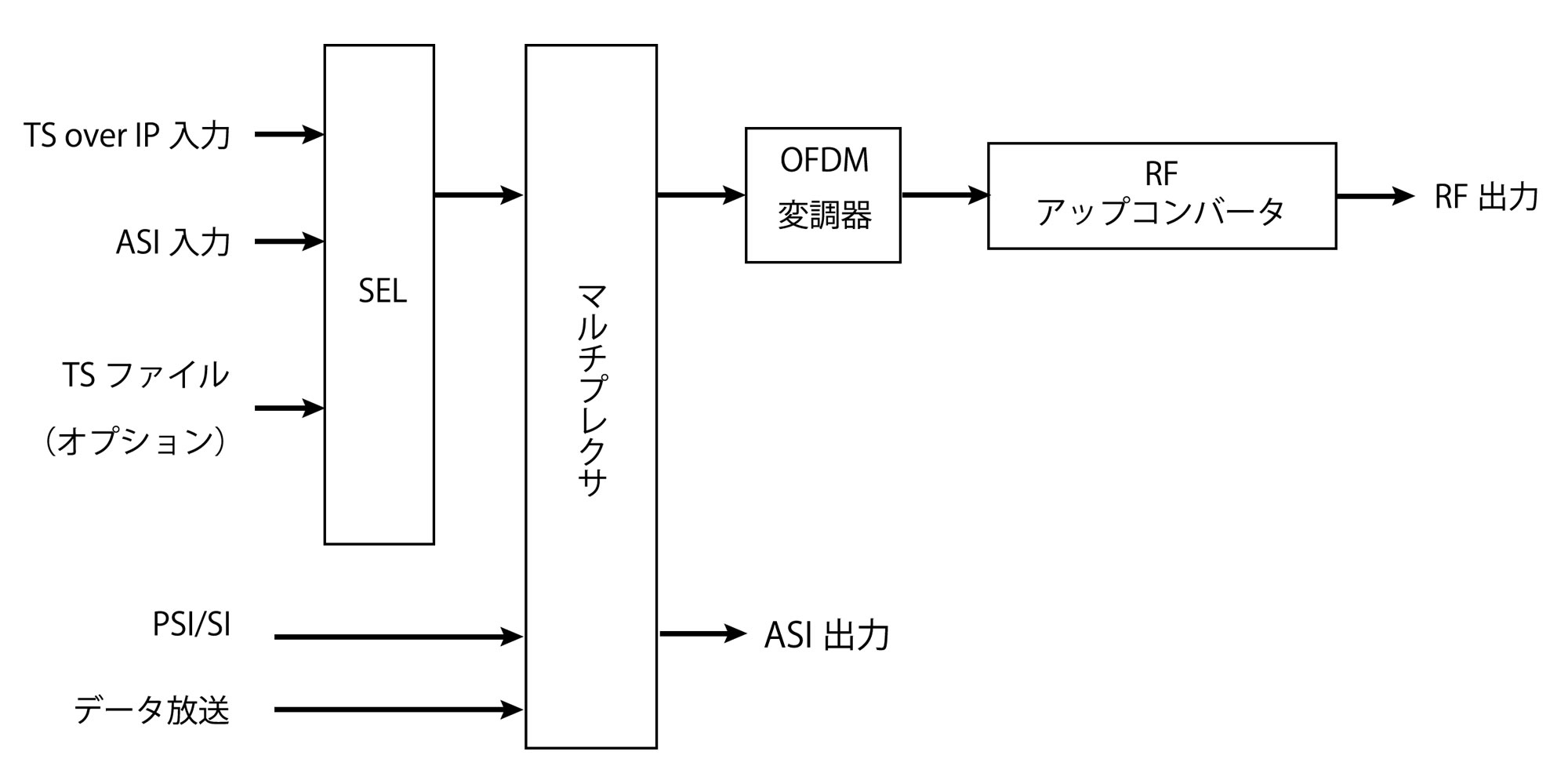

ブロック図
送信機(DBS7300)から出力されたIPを受け、OFDM変調、任意の設定でRF出力する。IP入力OFDM

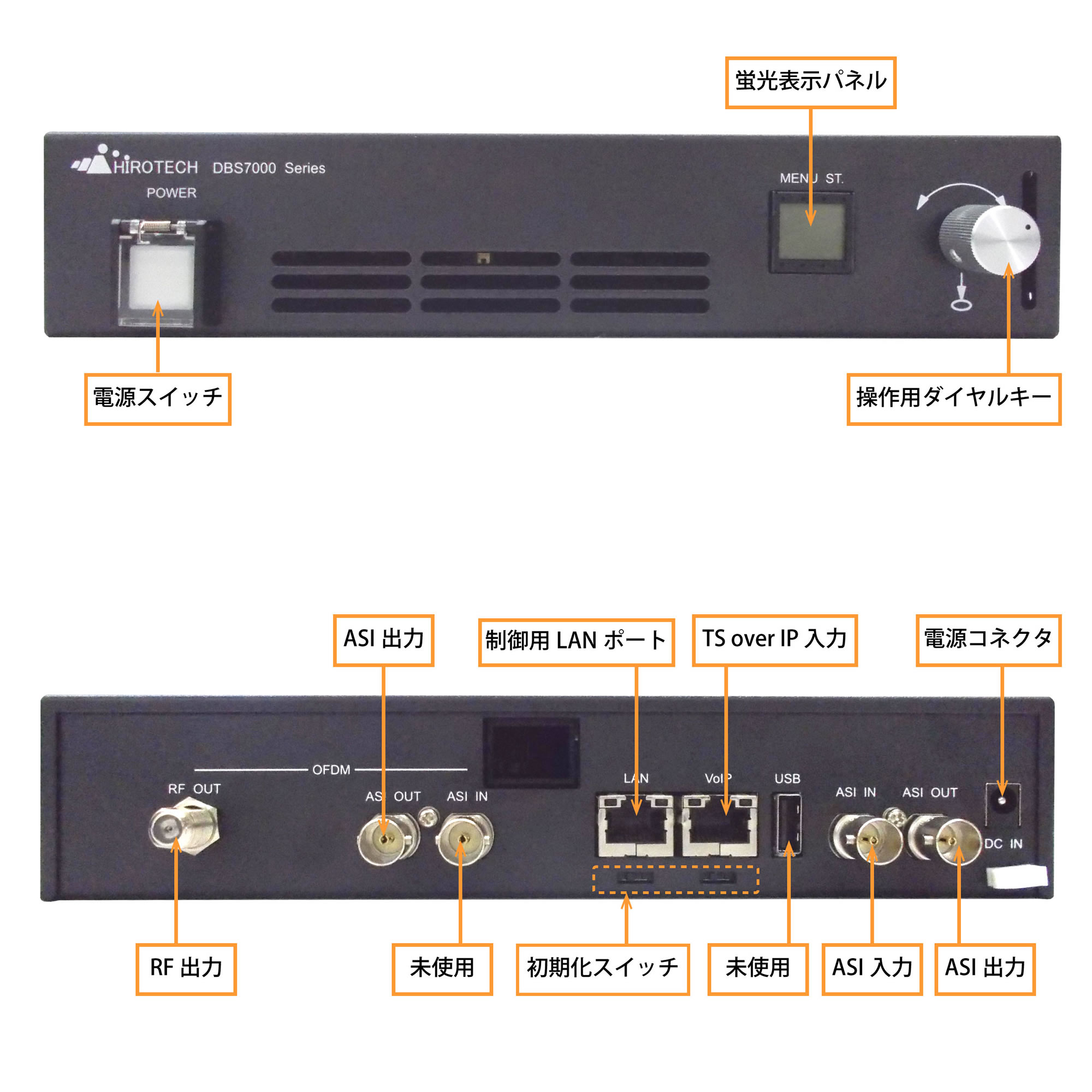

インターフェース
IP入力OFDM

構成例
・DBS7590の場合、カメラからの映像ソースをIPエンコーダにてTS over IP送信し、DBS7590で必要情報をMUX・PID打ち替え・PSI情報等加えRFにてOFDM変調出力をします。IP入力OFDM・DBS7592の場合、DBS7300から来るTS over IPを受け、必要なPSI情報に変更しRF出力します。IP入力OFDM
※機器の機能としては可能な構成ですが、実用に向けた回線の確認(専用回線で安定的に伝送できるか)著作権等の法的な確認を行った上でお買い求めください。

仕様

基本仕様

製品型番
品名 DBS7590 DBS7592
製品区分 マルチプレクサ内蔵 TS over IP 入力 OFDM変調器ユニット REMUX機能内蔵 TS over IP 入力 OFDM変調器ユニット
ASI入出力
入力端子 DVB-ASI×1(BNC 75Ω) 信号振幅:720~950mVp-p DVB-ASI×1(BNC 75Ω) 信号振幅:720~950mVp-p
出力端子 DVB-ASI×2(BNC 75Ω) 信号振幅:800mVp-p DVB-ASI×2(BNC 75Ω) 信号振幅:800mVp-p
ストリーム形式 MPEG2-TS(188/204Byte) MPEG2-TS(188/204Byte)
伝送速度 最大216Mbps 最大216Mbps
TS over IP
IP入力
IP出力
通信インターフェース RJ-45 10/100/1000Mbps IEEE802.3準拠 RJ-45 10/100/1000Mbps IEEE802.3準拠
転送プロトコル RTP(UDPのみ) FEC(Pro-MPEG CoP3)、マルチキャスト対応 RTP(UDPのみ) FEC(Pro-MPEG CoP3)、マルチキャスト対応
伝送方式 CBR伝送 CBR伝送
OFDM変調器部
変調方式 MODE3 1+12/13セグメント MODE3 1+12/13セグメント
キャリア変調方式 64QAM、QPSK 64QAM、QPSK
ガードインターバル 1/8、1/16 1/8、1/16
畳み込み符号 2/3、3/4、7/8 2/3、3/4、7/8
時間インターリープ 2、4 2、4
マルチプレクサ機能
再変調機能
出力 RF×1(F型 75Ω)  RF×1(F型 75Ω)
出力レベル 80~110dBuV 80~110dBuV
出力チャンネル VHF-1~12、UHF-13~62、CATV-13~63より選択 VHF-1~12、UHF-13~62、CATV-13~63より選択
その他
電源 DC12V DC12V
消費電力 DC12V入力にて25W以下 DC12V入力にて25W以下
外形寸法 H=43mm W=217mm D=250mm(突起含まず) H=43mm W=217mm D=250mm(突起含まず)
重量 2.0kg以下(ACアダプタ含めず) 2.0kg以下(ACアダプタ含めず)
動作条件 温度 0~40 ℃
湿度 55 % ±10 RH (結露なきこと
温度 0~40 ℃
湿度 55 % ±10 RH (結露なきこと
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
ストレージ USB2.0(USB-A) USB2.0(USB-A)
付属品 ACアダプター、電源ケーブル ACアダプター、電源ケーブル
オプション(有料) 1Uハーフ ラックマウント用取り付け金具 1Uハーフ ラックマウント用取り付け金具

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
