MPEG-2 OFDM変調器

マルチプレクサ内蔵 MPEG-2 OFDM変調器ユニット

DBS1080

価格:オープン

自主放送システム向けSDI/HDMI入力対応の小型・低価格版OFDM変調器ユニット

SDI/HDMI入力対応のOFDM変調器ユニットです。リアルタイムエンコードした映像・音声にPSI・BML(※1)・簡易EPG情報を付加(※1)し、任意のチャンネルにOFDM出力することが出来ます。
前面には当社初のカラータッチパネルを搭載しており、より直感的に機能設定・ステータス確認を行うことが可能です。また、新開発のOFDM変調器の搭載により、従来の弊社製品より小型化・コスト化を実現いたしました。
※1:BML及びスケジュールEPGは有料オプション機能として搭載予定

カタログ

製品特長

● カラータッチパネルによる操作に対応

MPEG-2 OFDM変調器

前面パネルから直接機能設定・ステータス確認を行うことが出来ます。また、プレビュー機能を搭載しているため、ユニットのみで簡易的な映像確認も行うことが出来ます。

● ユニットサイズの小型化・低価格化(1Uハーフ)

新開発の変調器により、高画質を維持しつつ低コスト化を実現いたしました。 また、筐体サイズも1Uサイズでは無く、1Uハーフサイズ(※2)回り小型化のしております。
※2:219(W)×44(H)×253(D)mm(突起含まず)

● タイムサーバーとの併用で正確な放送が可能

弊社NTPサーバー[HMU100]を使用して自主放送の送出をすることが可能です。

製品説明

DBS1080はSDI/HDMI入力対応のOFDM変調器ユニットです。DBS1080のHDMI入力はHDCP(High-bandwidth Digital Content Protection)には対応しておりません。HDCPの掛かっていないソース(カメラ映像など)をエンコードした後にOFDM変調を行いRFに出力、テレビの空きチャンネルに送出することが出来ます。
映像ソースをDBS1080でOFDM変調し館内共聴に入れることで、館内放送や自主放送をしたいお客様向けの製品になります。
機器の設定は弊社としては初のカラータッチパネルを搭載しており、機能としては設定・ステータス確認・入力ソースの映像・簡易音声レベルバーでの確認をする事が出来ます。その為、機器設置時や運用中にトラブルが発生した際の切り分けに有効です。

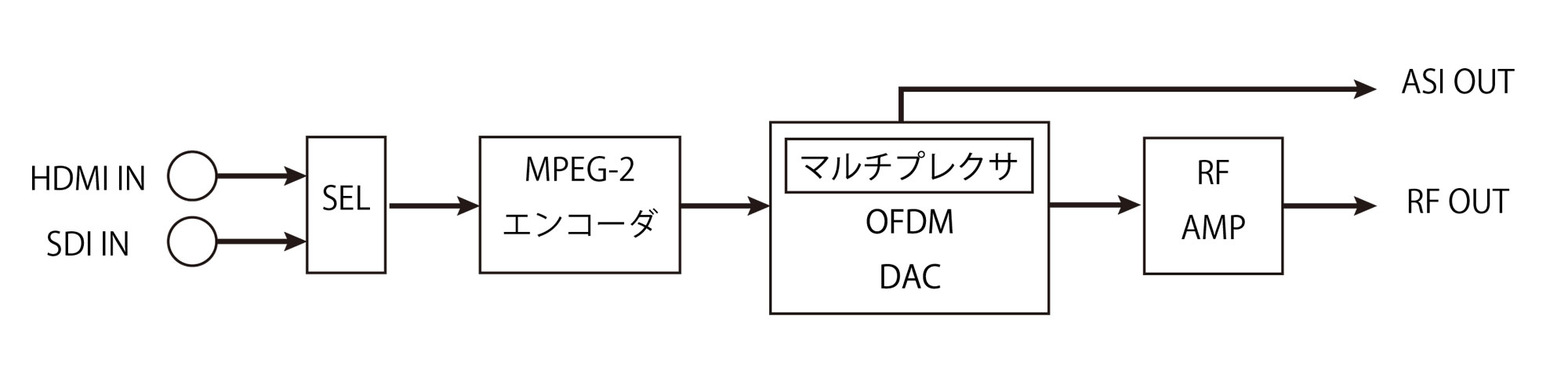

ブロック図
MPEG-2 OFDM変調器

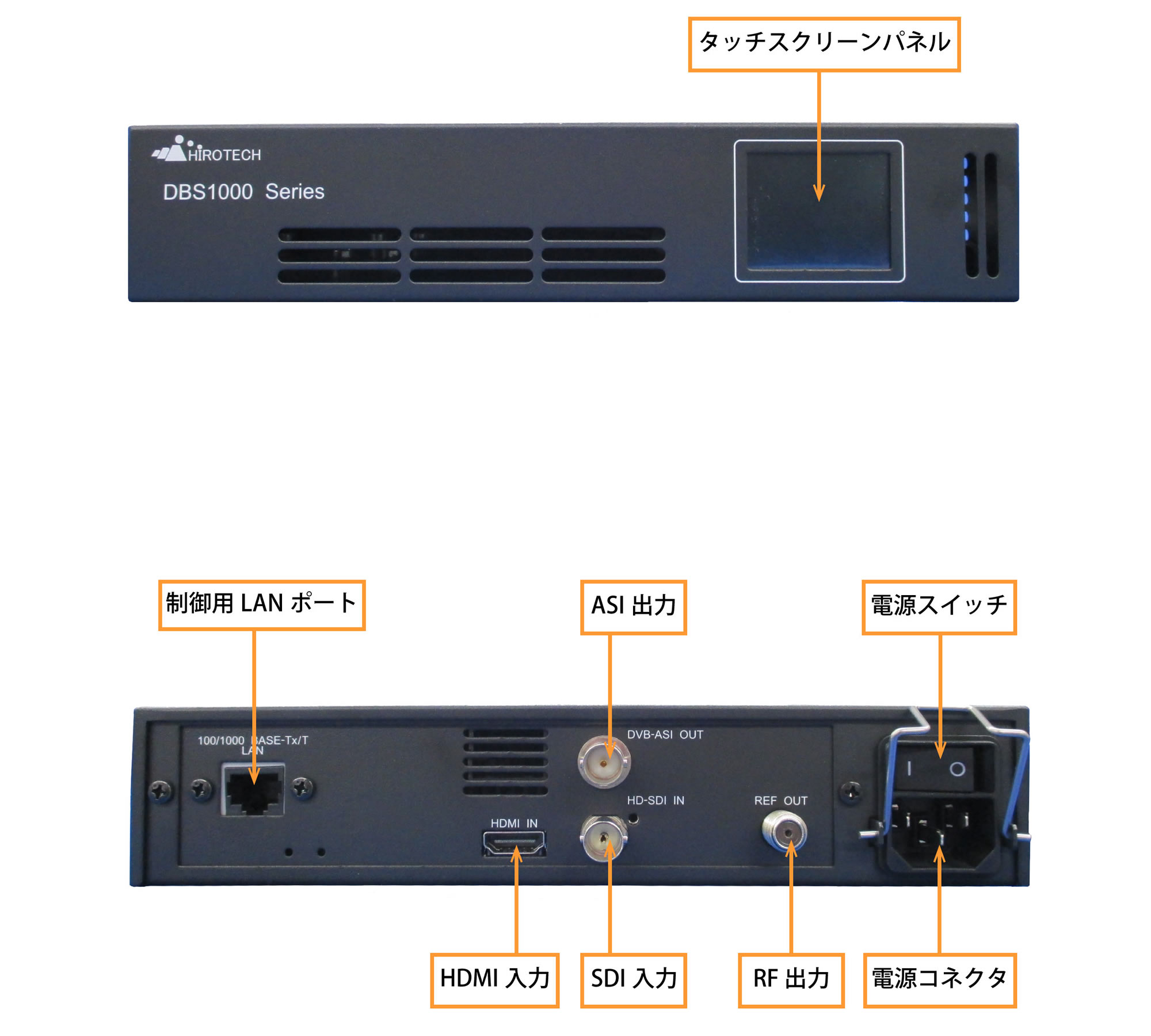

インターフェース
MPEG-2 OFDM変調器

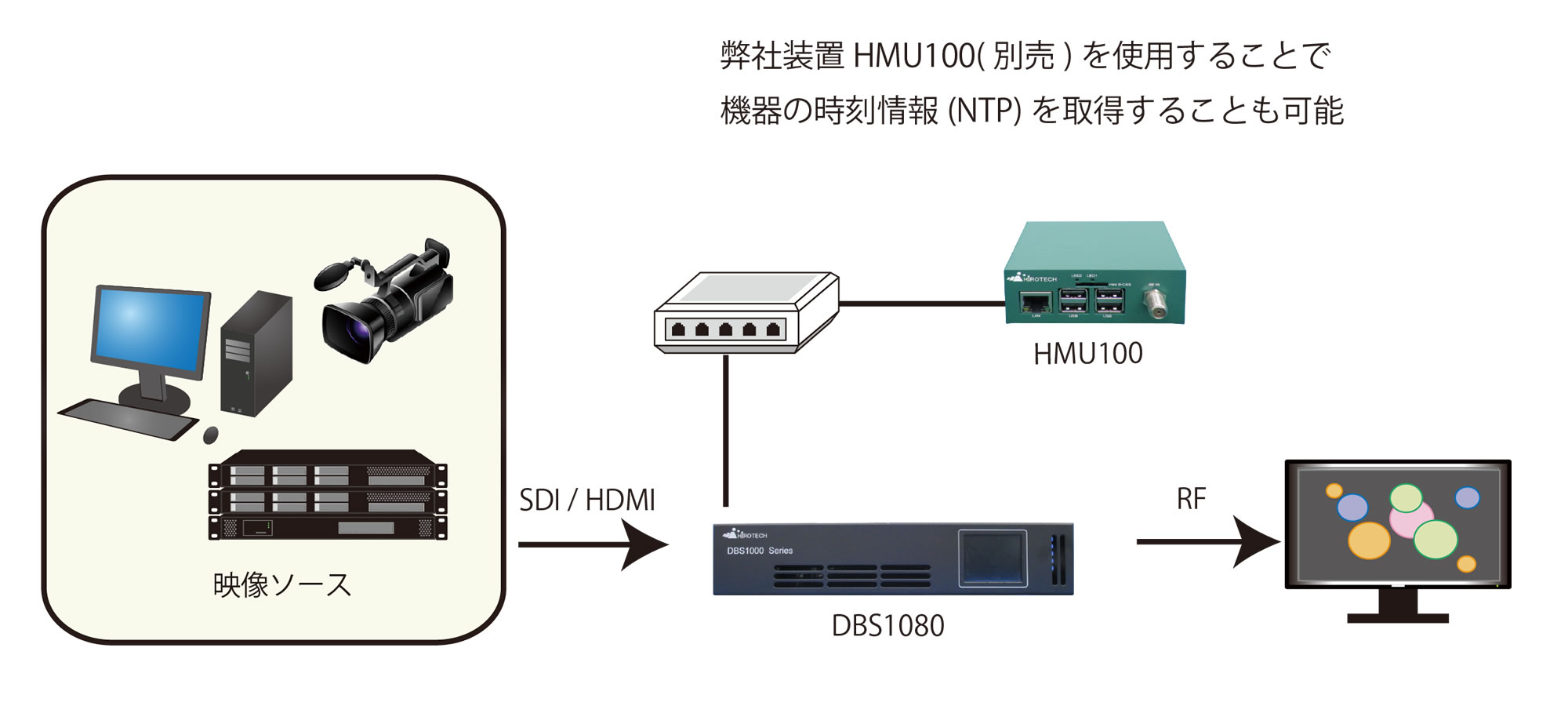

構成例
MPEG-2 OFDM変調器

仕様

基本仕様

製品名
品名 マルチプレクサ内蔵 MPEG-2 OFDM変調ユニット
型番 DBS1080
エンコーダ部
入力端子 HDMI(HDMI TYPE A) ※HDCP非対応
SDI(BNC 75Ω) エンベデッドオーディオ対応
出力端子 DVB-ASI(BNC 75Ω) 信号振幅:800mVp-p
入力フォーマット ビデオ: 1080i/480i (HDMI) ※HDCP非対応
     1080i(SDI)
オーディオ:リニア PCM 、 48kHz 、 ステレオ
映像出力 1080i
映像圧縮 MPEG-2 HD MP@HL
映像圧縮レート 6~12Mbps ※SD信号入力時は1.0~6.0Mbps
音声出力 モノラル/ステレオ/デュアルモノ
音声圧縮 MPEG-2 AAC-LC
音声圧縮レート 64~256Kbps ※モノラル時256kbpsは設定不可
OFDM変調器部
出力端子 RF(F型 75Ω)
出力レベル 80dBμV~100dBμV
出力周波数 90MHz~767MHz
変調方式 MODE3 13セグメント
キャリア変調方式 64QAM
ガードインターバル 1/16
畳み込み符号 7/8
時間インターリープ 2
マルチプレクサ機能 汎用マルチプレクサ
その他
電源 AC100V (50/60Hz)
消費電力 約30VA
外形寸法 219(W)×44(H)×253(D)mm(突起含まず)
重量 2.0kg
動作条件 温度:0~40℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 AC電源ケーブル
オプション(有料) 1Uハーフ ラックマウント用取り付け金具
1Uハーフ 連結用金具

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
