放送・通信関連製品
フルセグエンコーダ

HD×2ch/SD×8chエンコーダ内蔵 OFDM変調器ユニット

DBS6055B

価格：オープン

自主放送システム向けHD2/HD1・SD4/SD8入力対応のOFDM変調器ユニット
※半導体入手困難の影響により長納期扱いとなります。

1Uハーフの小型筐体に、業界初※1となるHDエンコーダ2chを搭載しました。最新鋭のエンコーダチップの採用により、同価格帯のエンコーダの中でも高精細で臨場感あふれるエンコード画質を実現。エンコード方式はMPEG2とH.264の両方を採用している為、南米においても使用できます。データ放送、ホテルなどの視聴制限、スケジュール表示など、お客様のニーズに合わせて多様な使い方が可能です。

カタログ

製品特長

● 各エンコーダは、MPEG2方式とH.264方式に対応

マルチフォーマットエンコーダ搭載で南米ブラジル、アルゼンチンにも対応。

● OFDM変調器を搭載

UHF・CATV・VHFチャンネルでRF出力が可能。マルチチャンネル出力を実現しました。

● アナログコンポジット入力に対応

エンコーダにはSD入力(アナログコンポジット)、HD入力(HD-SDI/SD-SDI)を装備。 MPEG2-HD×2chもしくはMPEG2-SD×8ch、H.264-HD×2chもしくはH.264-SD×8chから選択し、2系統のRF出力を行います。 ※HD 2ch又はSD 8chを1系統のRFに纏めて出力することはできません。

製品説明

DBS6055BはHD1/SD4×2入力に対応したのOFDM変調器です機器の設定はWEBブラウザから機器のIPアドレスで設定画面を開くことが出来ます。SD4波を1chにしてのRF出力することが出来るので、自主放送を織り交ぜて地デジの空きチャンネルに混合することが可能です。DBS6050B2台を1筐体に纏めたユニットです。

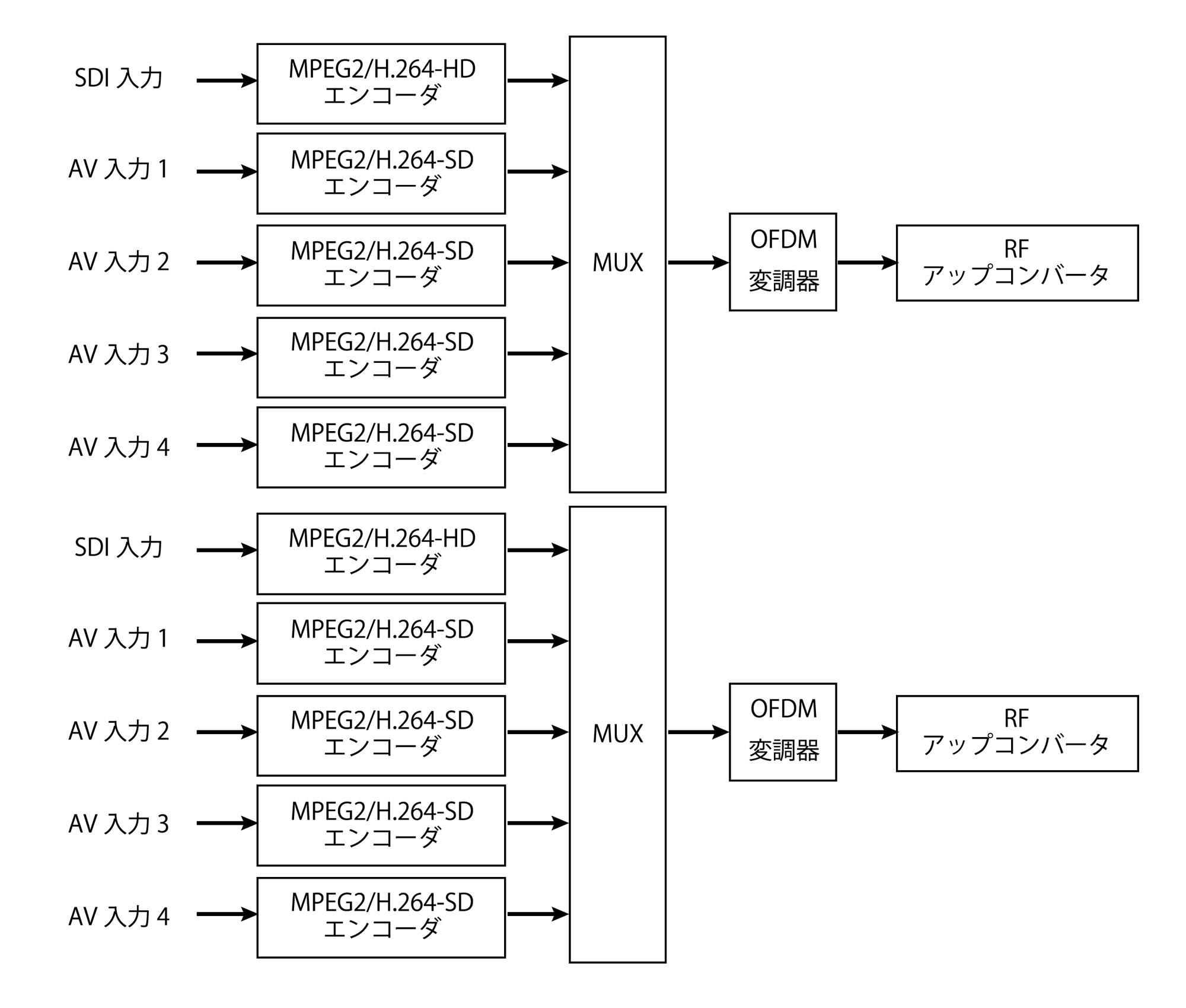

ブロック図
エンコーダ内蔵 OFDM変調器

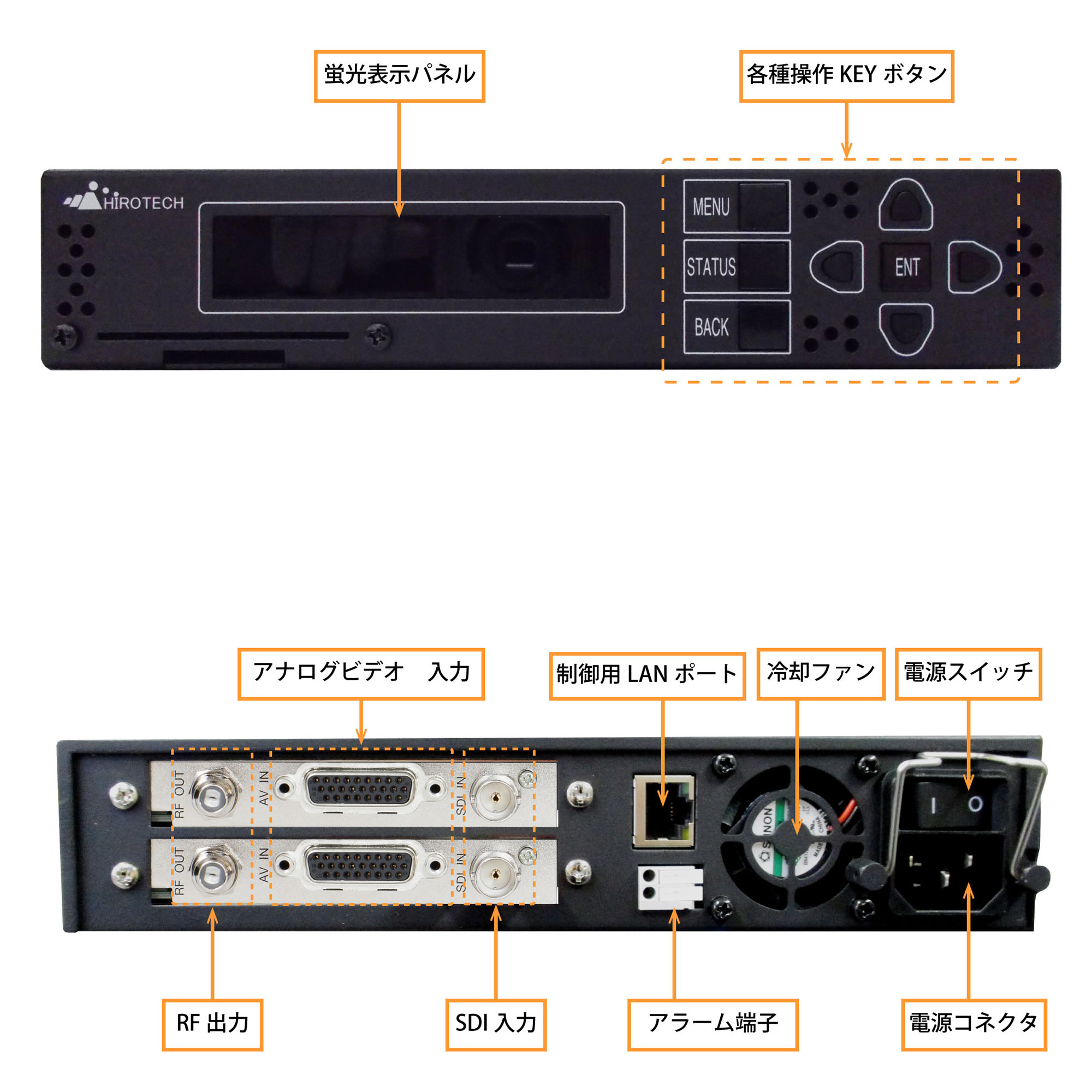

インターフェース
エンコーダ内蔵 OFDM変調器

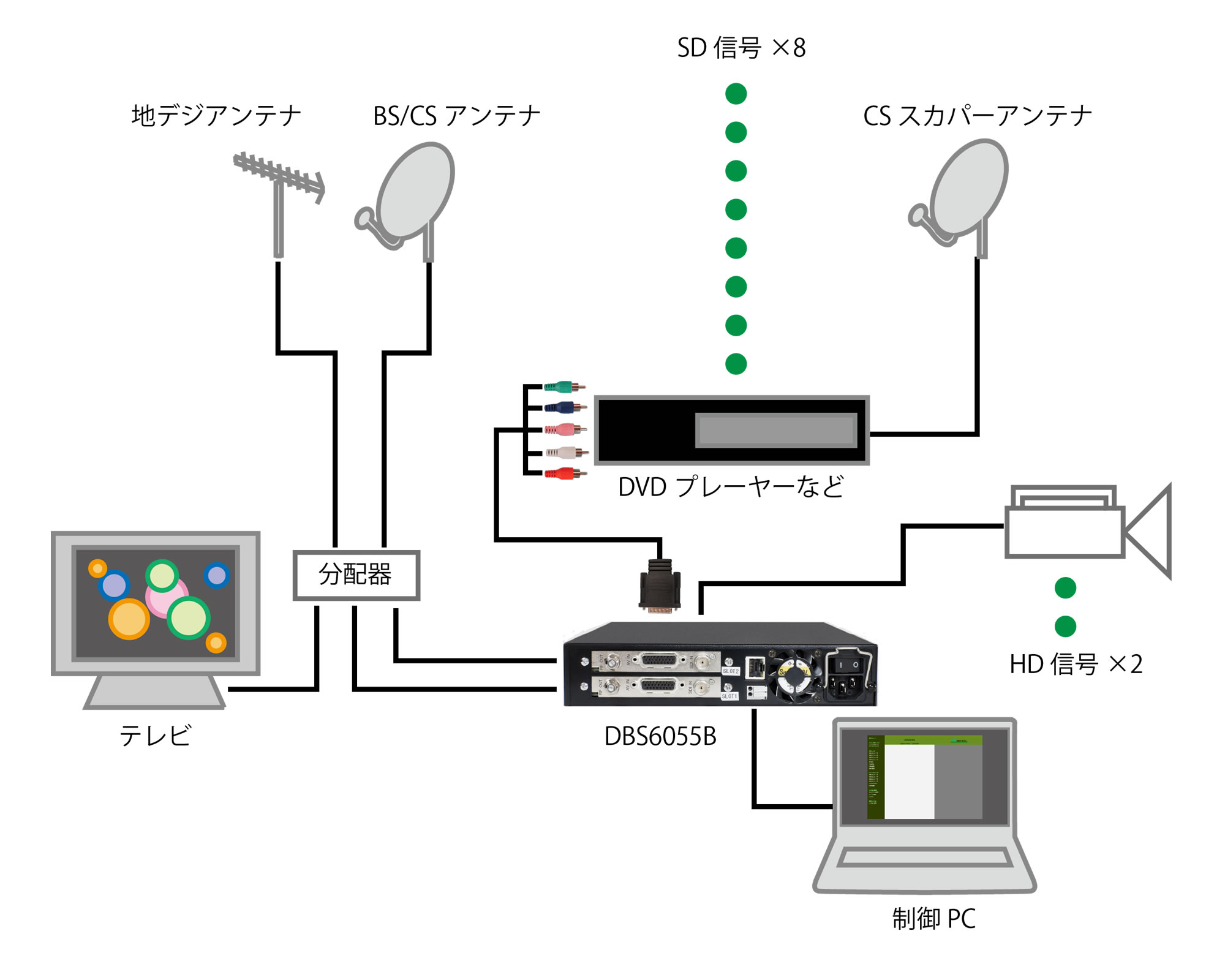

構成例
エンコーダ内蔵 OFDM変調器

仕様

基本仕様

製品名
品名 HD×2ｃｈ/SD×8ｃｈエンコーダ内蔵　OFDM変調器ユニット
型番 DBS6055B
エンコーダ部
アナログ入力端子 D-sub　26PIN ※専用ケーブル仕様（別売）
ビデオ：コンポジット/コンポーネント（NTSC/PAL)
オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡）
デジタル入力端子 BNC　75Ω
ビデオ：SD/HD-SDI　
エンベデッドオーディオ対応
映像圧縮方式 MPEG-2/H.264　MP＠HL、H14L、ML　2～20Mbps
1080i/625i/525i
音声圧縮方式 MPEG-2 AAC-LC
48,64,96,128,192,256,320,384Kbps
入力系統　最大数 SLOT1、2の両方ともHDモードの場合：2入力
SLOT1、2の両方ともSDモードの場合：8入力
※他、例えばSLOT1をHDモード（1入力）、SLOT2をSDモード(4入力)として使用することも可能。
OFDM変調器部
変調方式 MODE3 13セグメント
キャリア変調方式 64QAM
ガードインターバル 1/16
畳み込み符号 7/8
時間インターリープ 2
出力端子 RF（F型　75Ω）
出力レベル 95dBμV～110dBμV
出力周波数 90MHz～770MHz（VHF/UHF/CATV)
ASI出力※オプション
出力 –
ストリーム形式 –
伝送速度 –
その他
電源 AC100V （50/60Hz）
消費電力 AC100V入力にて60W以下
外形寸法 220(W)×44(H)×364(D)mm（突起含まず）
重量 3.0kg以下
動作条件 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと）
付属品 AC電源ケーブル、1Uハーフ ラックマウント用取り付け金具
オプション（有料） 1Uハーフ　連結用金具
スケジュールEPG機能
ストレージ用SDカードスロット機能
D-sub　26PIN　コンポジットケーブル

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
