放送・通信関連製品 ,
IP入力OFDM変調器

TS over IP 入力 OFDM変調ユニット

NBC9004

価格:オープン

テレビリモコンで選局可能で多チャンネルRF出力にも対応した小型IPネットワーク入力変調器ユニット

NBC9000シリーズはIP入力のOFDM変調器ユニットで、建物内の共聴部に(RFと混合して)設置することで、テレビの空きチャンネルに映像・音声を映すことが出来ます。その為、STBの様な専用リモコンを使う必要は無く、テレビリモコンで自主放送を選局することが出来ます。
各家庭に置くことを前提に設計しているため、従来の変調器より比較的安価にご提供することが出来ます。
館内の設置環境的にRFの受信が厳しい場所でも、映像伝送に対応したIP回線が構築されていれば館内共聴に使用することも可能です。

カタログ

製品特長

● 新開発の小型筐体にIP入力機能とOFDM変調機能を搭載

B6サイズ程度の小型筐体に、TS over IP入力機能とOFDM変調器(ISDB-T方式)を搭載しております。 宅内の既存RF信号と簡易に混合することが可能。一般的な変調器よりもかなり小さいデザインであるため置く場所に困りません。

● 通信機能を強化

IPv4・IPv6・FEC・マルチキャスト受信(IGMPv2/MLDv1/MLDv2)対応。 IP回線でも高品質の映像伝送が可能です。

● TSパケットの暗号化

視聴制限機能付きIP送信装置(※開発中)と組み合わせることでTSパケットの暗号化伝送に対応します。 特定のユーザーにのみ映像を伝送することが可能です。

● テレビリモコンで選局可能に

IP受信した映像信号をUHF帯にて再変調を行いRF出力します。 自主放送を各ご家庭の地デジ一般放送や、V-ONU等から来る通常放送の空きチャンネルに割り当てることで、STB等を使用せずテレビ付属のリモコンでスムーズに選局可能です。

● 多チャンネルに対応

過去に発表したNBC9000では 1 ch、NBC9002では 2 ch、NBC9003では 3 chまで対応でしたが、4ch対応版のNBC9004の開発を発表し用途に合わせて必要なチャンネル数をお選びいただけます。

製品説明

通信事業者様とCATV局様との光コラボが本格的に始まっています。この製品はそういった光通信網を利用した映像伝送に対応する製品です。

NBC9000シリーズは、従来のアンテナケーブルやV-ONUによる伝送ではなく、NGN網といった光通信網(光インターネット)上を伝送されてきたTS信号をOFDM変換して既存のRF信号と混合し、市販の地上波デジタル放送対応のテレビやチューナーの空きチャンネルで視聴できる製品です。
そのため、専用のリモコンが必要なSTB(セットトップボックス)とは違い、一般家庭のテレビリモコンで選局・視聴できるのが大きな特長です。

IPネットワーク伝送にて自主放送を行いたいお客様はお気軽にお問い合わせください。

<本製品のお取り引きについて>この製品はロット受注生産で基本的に少数でのご注文はお受けいたしておりません。研究・検証用途で少数必要な場合はご相談ください。

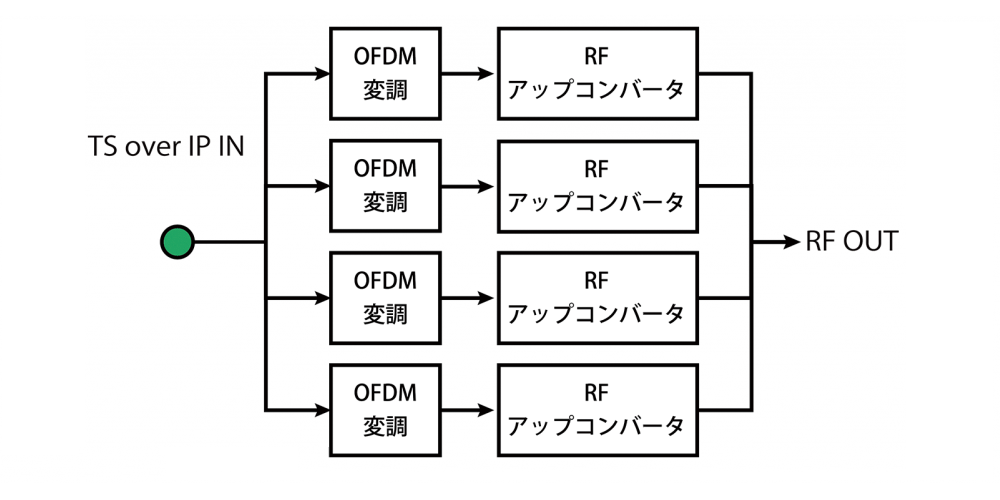

ブロック図
TS over IP受信後、送信装置側で暗号化されたTSパケットを復号します。その後、OFDM変調しRFで出力します。IP入力OFDM変調器

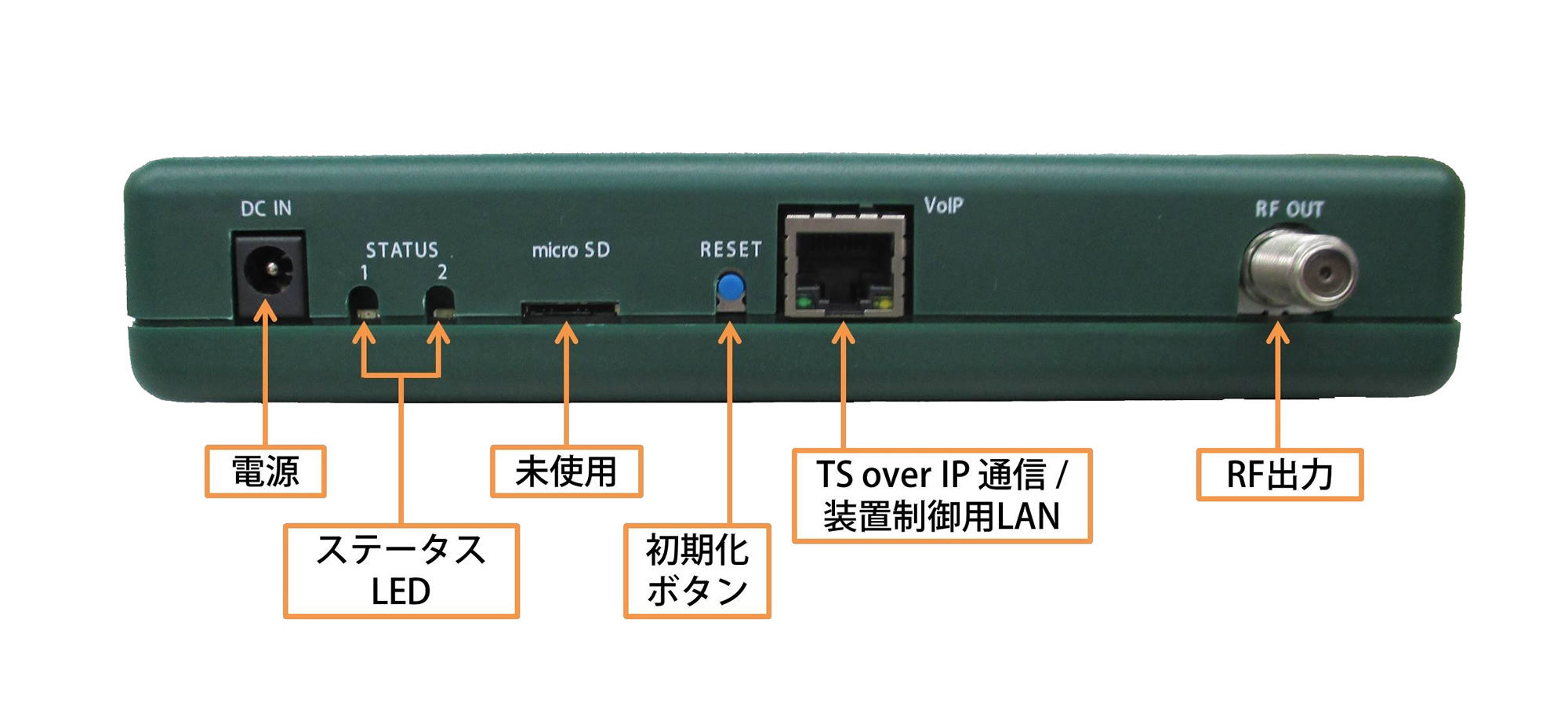

インターフェース
IP入力OFDM変調器

構成例
IP 変調器

仕様

基本仕様

製品名
品名TS over IP 入力 OFDM 変調器ユニット
型番NBC9001/NBC9002/NBC9003/NBC9004
TS over IP
IP入力
IP出力
TS入力 最大数NBC9001:1TS
NBC9002:2TS
NBC9003:3TS
NBC9004:4TS
通信インターフェースRJ-45 100BASE-TX/1000BASE-T FULL/HALF-DUPLEX
転送プロトコルIPv4/IPv6 RTP(UDPのみ) FEC(Pro-MPEG CoP3)
マルチキャスト対応(IGMPv2、MLDv1、MLDv2)
ストリーム形式MPEG2-TS(188/204Byte) 独自暗号対応
OFDM変調器部
変調方式MODE3 13セグメント
出力RF×1(F型 75Ω)
出力レベル75~95dBμV
出力周波数473~767MHz(UHF13~62ch)
その他
電源DC6V
消費電力DC6V入力にて10W以下
外形寸法182 (W) × 33 (H) × 128 (D)mm (突起含まず)
重量450 g以下
動作条件温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品ACアダプター、電源ケーブル
オプション(有料)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
