冗長対応 TS over IP入力 ASI出力ユニット

HNU2000

価格:オープン

HNU1000との組み合わせで冗長対応できるTS over IP 伝送ASI出力ユニット

冗長対応TS over IP出力ユニット[HNU1000]と組み合わせて主系・従系を構成。通常は主系ネットワークで運用し、主系側で障害が発生した場合には入力側のHNU2000は自動で主系から従系に切り替えます。シームレスで切り替えが行われる為、切り替え時の映像・音声等の乱れが発生しません。

カタログ

製品特長

● HNU1000との組み合わせで冗長対応が可能

冗長対応 TS over IP 出力ユニット [HNU1000] と冗長対応 TS over IP 入力ユニット [HNU2000] を組み合わせて主系・従系を構成。

● 基本的には主系ネットワークで動作しトラブルがあれば従系に自動切り替え

2回線をそれぞれ主系・従系として、主系の回線にて回線断のトラブルが発生した場合、シームレスに従系に自動切り替えを行います。

● WEBブラウザで各種設定が可能

機器に設定されたIPアドレスからWEBブラウザで、各種設定をする事が出来ます。設定する為の専用ドライバ・アプリケーションは不要です。 IPアドレス等の簡易的な設定は筐体前面のボタンからでも設定が可能です。

製品説明

ネットワーク上でのIP伝送において、回線トラブルによるTS断等の問題の対策として、2つの回線を用意することで片方の回線がトラブルにより経路が絶たれ、もう片方の回線が生きている場合、冗長化対応のユニットを使用すれば対策することが可能になります。
この製品は「HNU1000」との組わせで、主系・従系を構成、主系側で障害が発生した場合、自動的に従系にシームレスに切り替わるので、映像の乱れを発生させず、伝送することが出来ます。


ブロック図
IPを受信し、IP又はASIで出力します。

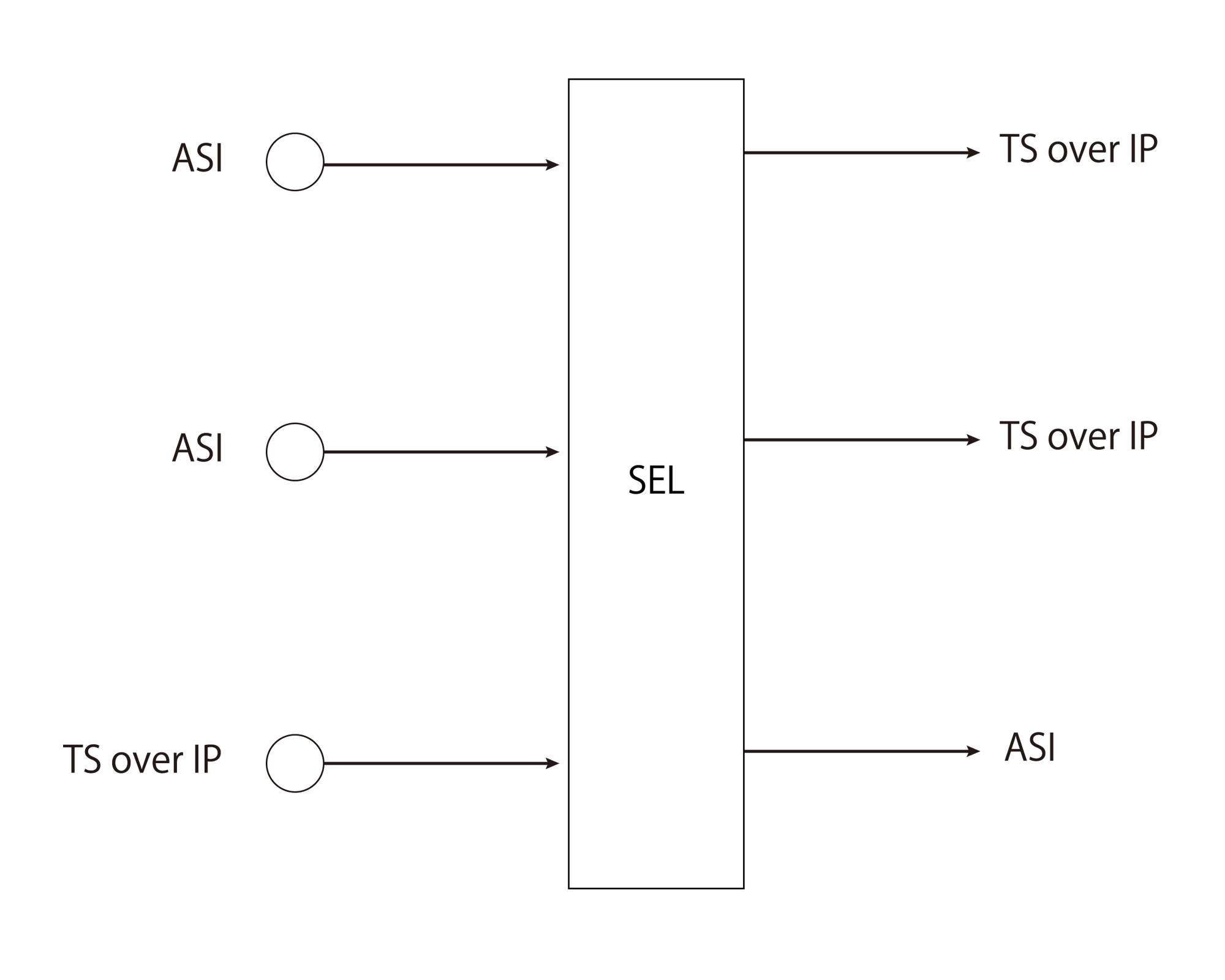

<HNU1000>冗長対応 IP入力 ASI出力

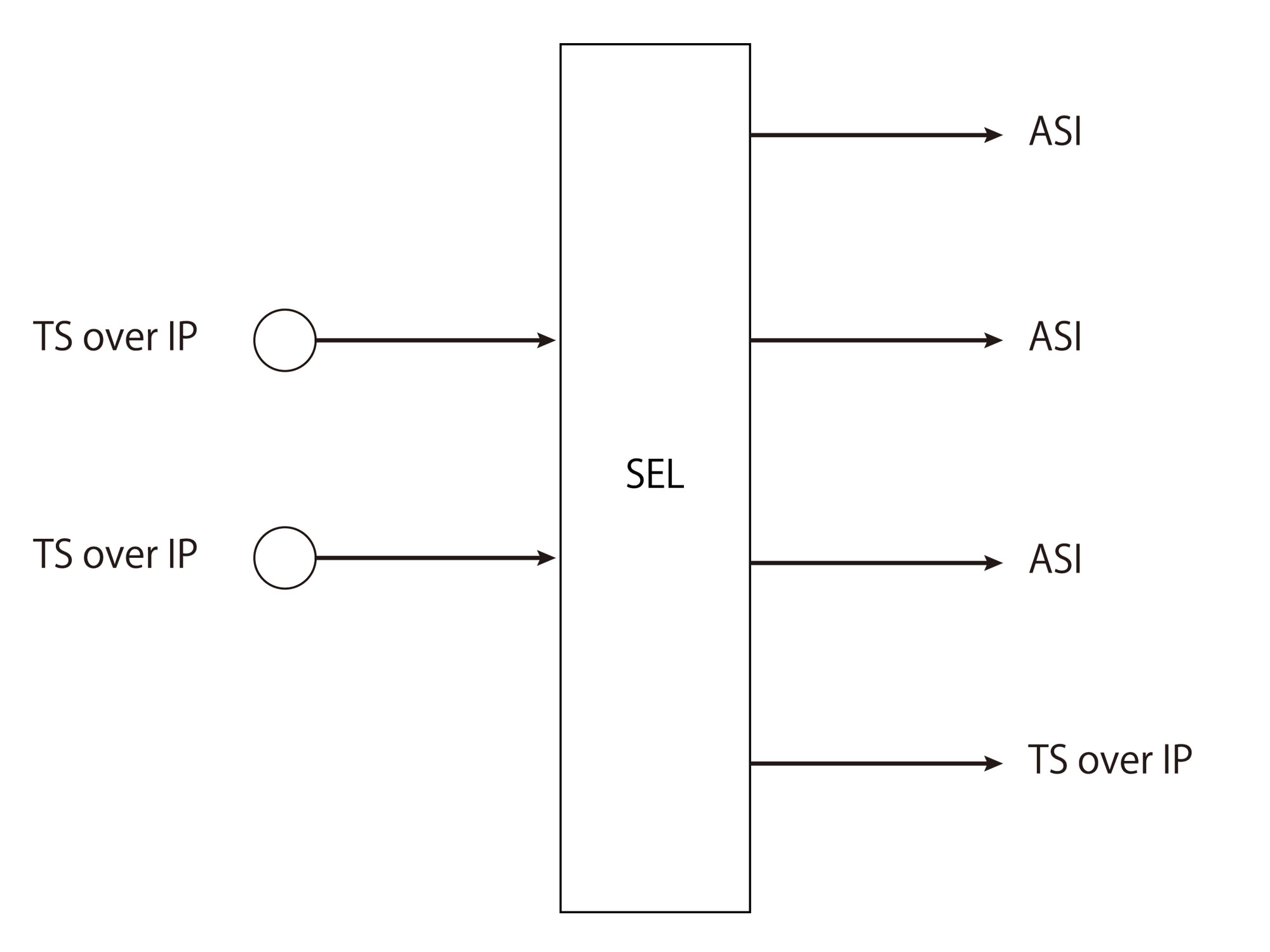

<HNU2000>冗長対応 IP入力 ASI出力

インターフェース

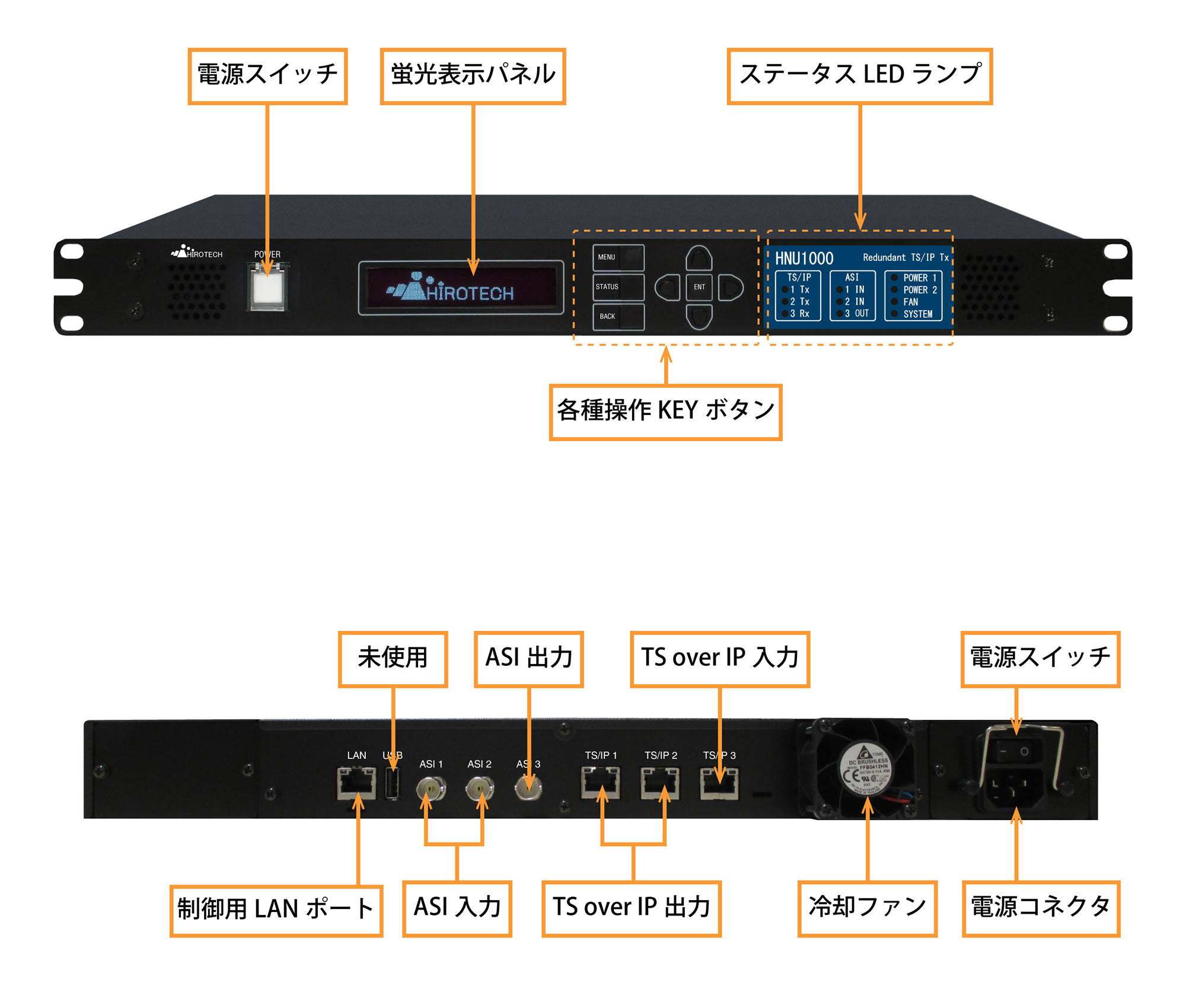

<HNU1000>冗長対応 IP入力 ASI出力

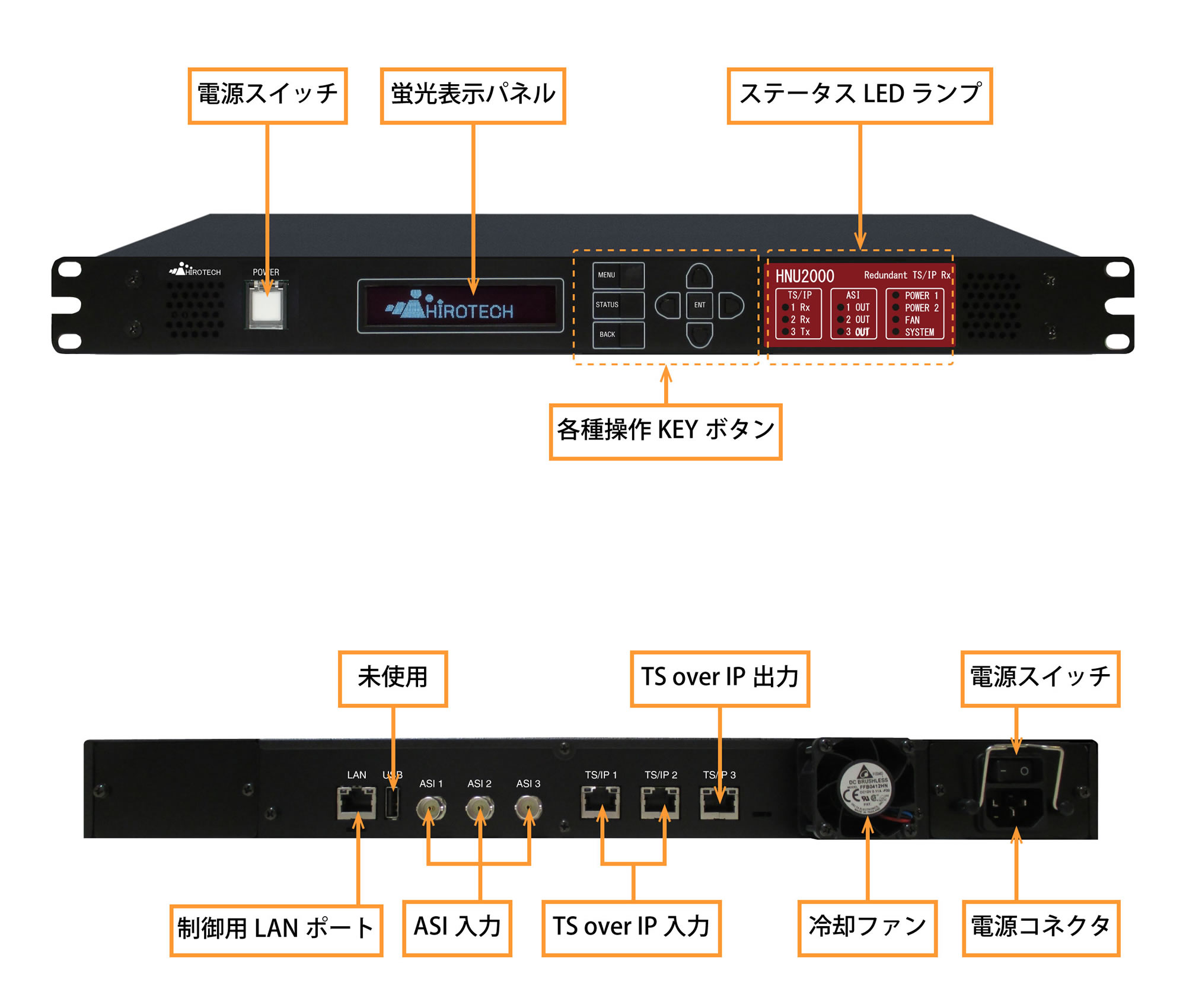

<HNU2000>冗長対応 IP入力 ASI出力

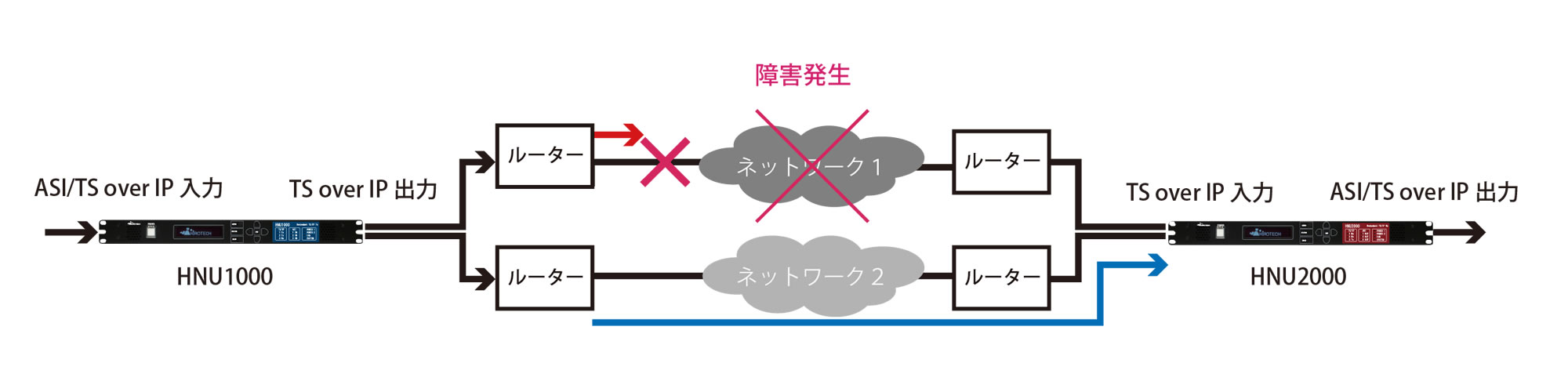

構成例
主系にて回線障害による接続断が発生した場合、自動的に従系に切り替わります。冗長対応 IP入力 ASI出力

仕様

基本仕様

製品名
品名 冗長対応 ASI入力 TS over IP 出力ユニット 冗長対応 ASI入力 TS over IP 出力ユニット
型番 HNU1000 HNU2000
ASI入出力
入力端子 DVB-ASI×3(BNC 75Ω) 信号振幅:720~950mVp-p
出力端子 DVB-ASI×3(BNC 75Ω) 信号振幅:800mVp-p
ストリーム形式 MPEG2-TS(188/204Byte) MPEG2-TS(188/204Byte)
伝送速度 最大216Mbps 最大216Mbps
TS over IP
IP入力 入力×1 入力×2
IP出力 出力×2 出力×1
通信インターフェース RJ-45 10/100/1000Mbps IEEE802.3準拠 RJ-45 10/100/1000Mbps IEEE802.3準拠
転送プロトコル RTP(UDPのみ) FEC(Pro-MPEG CoP3)
マルチキャスト対応(IGMPv2、MLDv1、MLDv2)
RTP(UDPのみ) FEC(Pro-MPEG CoP3)
マルチキャスト対応(IGMPv2、MLDv1、MLDv2)
伝送方式 CBR伝送 CBR伝送
その他
電源 AC100V (50/60Hz) AC100V (50/60Hz)
消費電力 AC100V入力にて30W以下 AC100V入力にて30W以下
外形寸法 480(W)×42(H)×303(D) (突起含まず) 480(W)×42(H)×303(D) (突起含まず)
重量 3.9kg以下 3.9kg以下
動作条件 温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 AC電源ケーブル AC電源ケーブル
オプション(有料) 電源冗長化 電源冗長化

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
