MPEG2/H.264-HDエンコーダ内蔵 TS over IP出力ユニット

DBS6150B

販売終了品

エンコーダ内蔵のIP送出ユニット
逆送システムとして使用したい場合のお勧めの製品

【搭載基板取扱い終了の為、代替後継品DBS6150Cとなります。】


MPEG2 / H.264-HD エンコーダとTS over IP出力機能を搭載したユニットです。10/100/1000イーサ対応のIP出力インターフェイスを搭載。ビデオレートは最小0.1Mbpsから最大20.0Mbpsまで設定でき、低ビットレートでも映像を視聴できます。ビデオサイズは1920×1080、1440×1080、720×480、320×240サイズと幅広く対応。学校や館内の逆送システムでIPネットワークを使用したい場合、非常に便利です。

カタログ

製品特長

● MPEG2/H.264-HDエンコーダ(1ch)を内蔵

HD画質は業界トップクラス。

● 10/100/1000イーサ対応

ネットワークポートは10/100/1000イーサに対応し、より多くのネットワーク上でご使用いただけるようになりました。

● アナログ/SDI入力に対応

エンコーダ入力の利便性向上の為、アナログ入力×1とSDI入力の2系統を搭載しております。

● 映像スケーリングに幅広く対応

出力ビデオフォーマットを1920×1080、1440×1080、720×480、320×240サイズに設定できます。

● 低ビデオレートに対応

最小0.1Mbpsから最大20.0Mbpsまで設定でき、低ビットレートでも映像を視聴可能です。

● オプションでOSD機能を搭載可能

文字表示機能(OSD機能)のオプションをご用意。

製品説明

MPEG2/H.264-HDエンコーダとTS over IP出力機能を搭載したユニットです。10/100/1000イーサ対応のIP出力インターフェイスを搭載。ビデオレートは最小0.1Mbpsから最大20.0Mbpsまで設定でき、低ビットレートでも映像を視聴できます。出力ビデオフォーマットは1920×1080、1440×1080、720×480、320×240サイズと幅広く対応。学校や館内の逆送システムでIPネットワークを使用したい場合、非常に便利です。


ブロック図
RF入力から、送信したいチャンネルを選局、TS IP変換を行い、IP出力にて対象の機器に対し送信します。MPEG2/H.264-HDエンコーダ

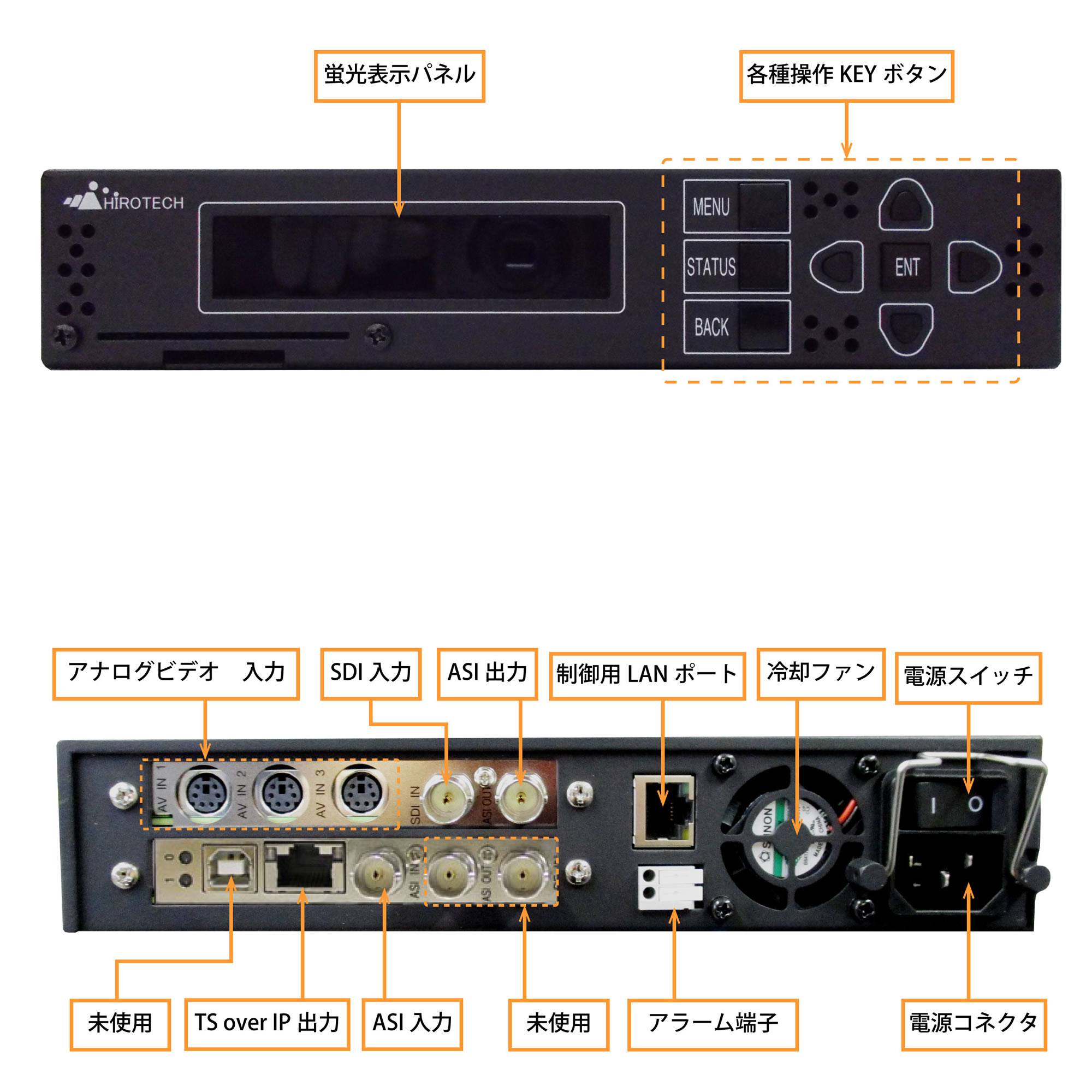

インターフェース
MPEG2/H.264-HDエンコーダ

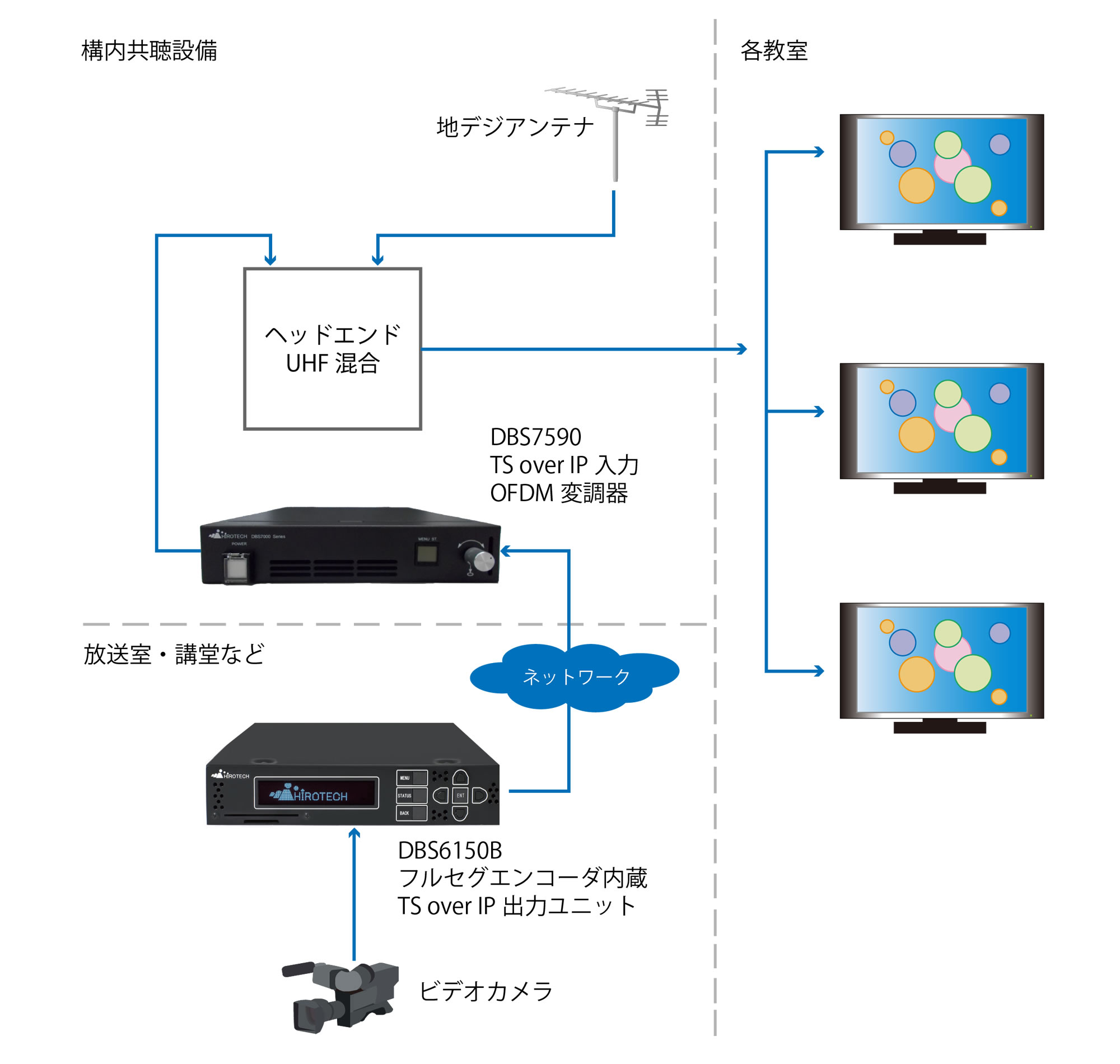

構成例
MPEG2/H.264-HDエンコーダ

仕様

基本仕様

製品名
品名 フルセグエンコーダ内蔵 TS over IP 出力ユニット
型番 DBS6150B
ASI入出力
入力端子 DVB-ASI×1(BNC 75Ω) 信号振幅:720~950mVp-p
出力端子 DVB-ASI×1(BNC 75Ω) 信号振幅:800mVp-p
ストリーム形式 MPEG2-TS(188/204Byte)
伝送速度 最大216Mbps
TS over IP
IP入力
IP出力
通信インターフェース RJ-45 100/1000Mbps IEEE802.3準拠
転送プロトコル RTP(UDPのみ) FEC(Pro-MPEG CoP3)
マルチキャスト対応(IGMPv2、MLDv1、MLDv2)
伝送方式 CBR伝送
エンコーダ部
アナログ入力端子 mini DIN ※専用ケーブル仕様(別売)
ビデオ:コンポジット/コンポーネント(NTSC/PAL)
オーディオ:モノラル/ステレオ/デュアルモノ(最大2Vrms、不平衡)
デジタル入力端子 BNC 75Ω
SD/HD-SDI入力 エンベデッドオーディオ対応
映像圧縮 MPEG-2/H.264 MP@HL、H14L、ML 2~20Mbps
1080i/625i/525i
音声圧縮 MPEG-2 AAC-LC
48,64,96,128,192,256,320,384Kbps
その他
電源 AC100V (50/60Hz)
消費電力 AC100V入力にて60W以下
外形寸法 220(W)×44(H)×370(D)mm(突起含まず)
重量 3.0kg以下
動作条件 温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 AC電源ケーブル、1Uハーフ ラックマウント用取り付け金具
オプション(有料) OSD(文字表示機能)
1Uハーフ 連結用金具
mini DIN コンポジット+コンポーネントケーブル(専用ケーブル仕様)
mini DIN コンポジット+Sビデオケーブル(専用ケーブル仕様)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
