放送・通信関連製品
フルセグエンコーダ

ワンセグエンコーダユニット

DBS6202B

価格:オープン

HD-SDI/アナログ入力対応のワンセグエンコーダユニット

ワンセグエンコーダ単体のユニットです。アナログビデオ/オーディオ入力とHD-SDI入力の両方に対応しており、ビデオカメラやビデオデッキなど様々な機器から入力することができます。

カタログ

製品特長

● エンコーダは、H.264(Base Line Profile)に対応

DBS6202Bはワンセグエンコーダ専用ユニットです。入力した映像・音声をH.264にエンコードし、ASIで出力します。

● 入力形式はSD+HD-SDI信号に対応

エンコーダの入力にはHD-SDI(映像1920/1080i+音声48k サンプリング)に対応。

● 専用ケーブルでコンポジット/Sビデオ/コンポーネントのアナログ入力にも対応

付属の専用ケーブルを使用してアナログ映像の入力にも対応できるので、通常のビデオカメラやビデオデッキから直接映像を入力することができます。

製品説明

DBS6202B は、1Uハーフサイズ筐体に、ワンセグエンコーダを内蔵したユニットです。ワンセグエンコーダはH.264 ベースライン1.2 対応です。設定はフロントパネルとWeb ブラウザから操作可能で、入力はコンポジット、S ビデオ、コンポーネント、アナログオーディオ、HD-SDI から一つ選択可能です。
エンコードされたデータはASI から出力されます。

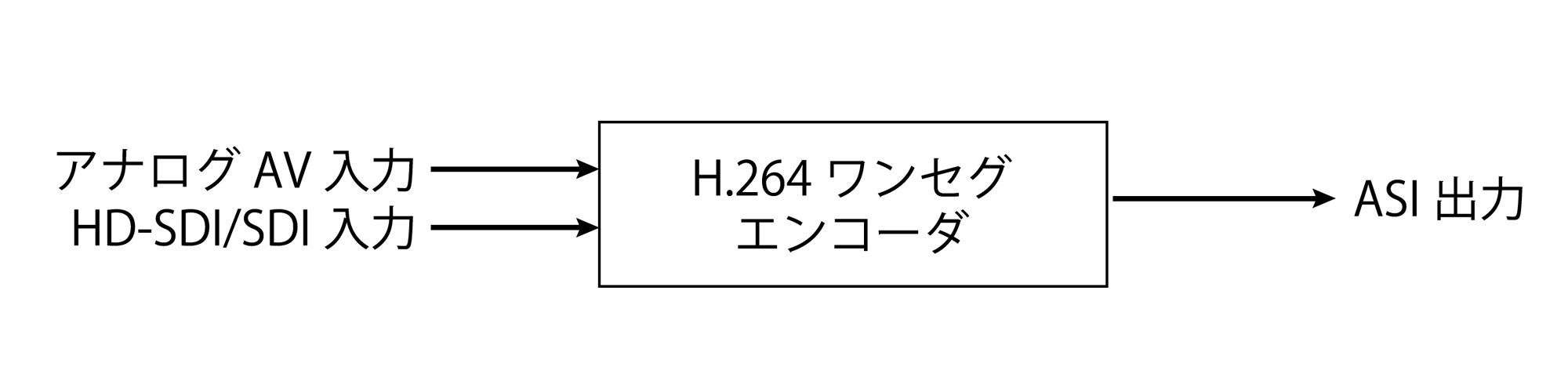

ブロック図

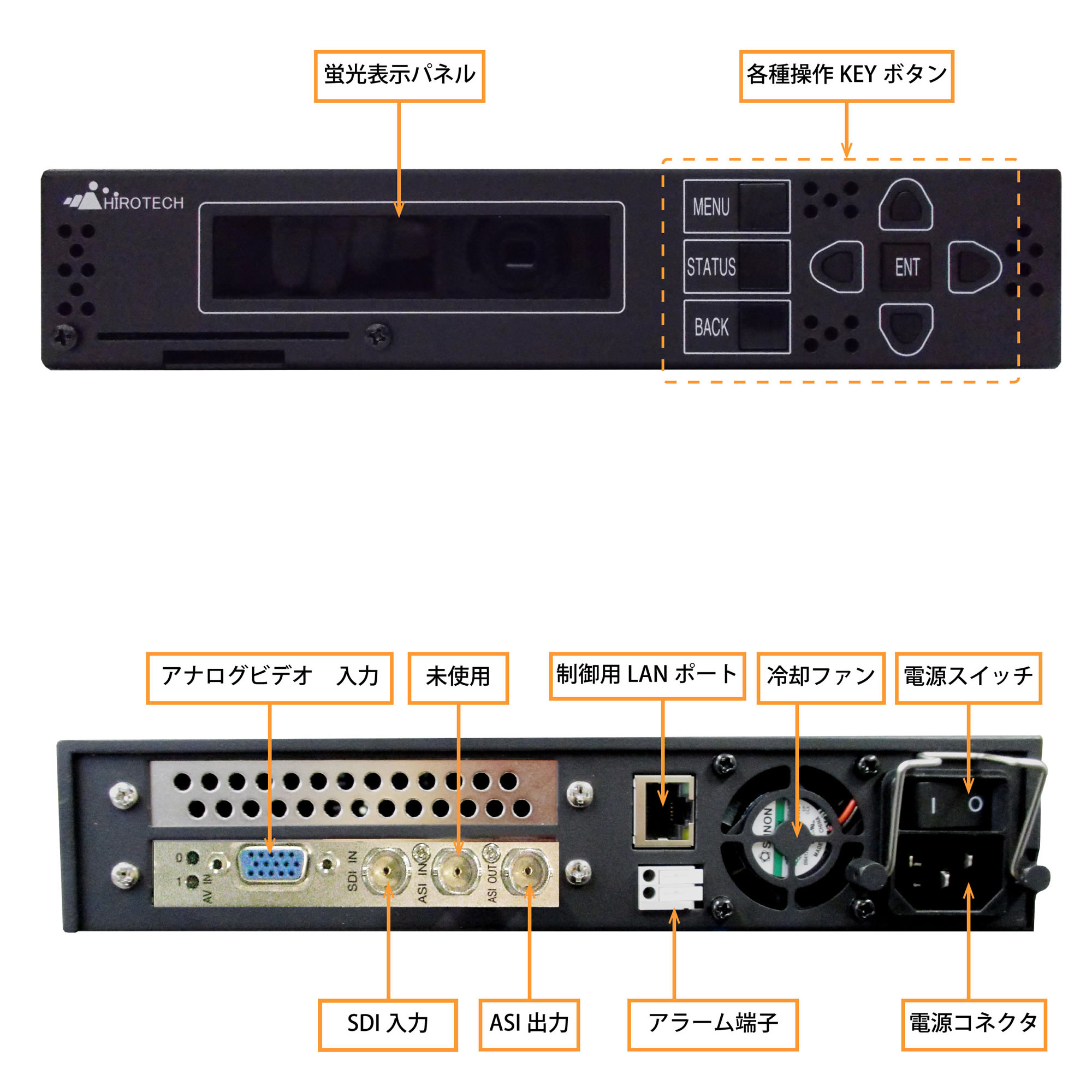

インターフェース

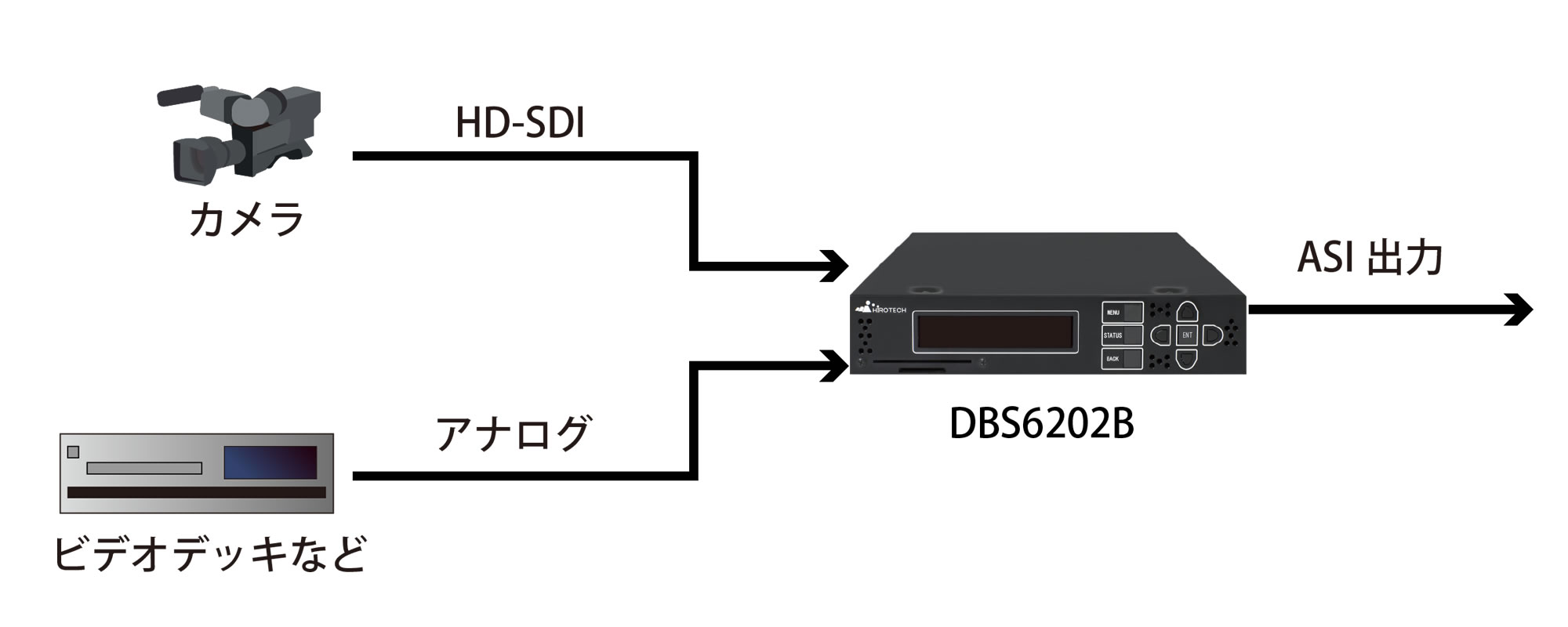

構成例

仕様

基本仕様

製品名
品名 ワンセグ エンコーダユニット
型番 DBS6202B
エンコーダ部
アナログ入力端子 D-sub 15PIN ※専用ケーブル仕様(別売)
ビデオ:コンポジット/S-Video/コンポーネント(NTSC/PAL)
オーディオ:モノラル/ステレオ/デュアルモノ(最大2Vrms、不平衡)
デジタル入力端子 BNC 75Ω
ビデオ:SD/HD-SDI
エンベデッドオーディオ対応
映像圧縮 H.264 Baseline Profinle
音声圧縮 AAC-SBR Profile
出力端子 DVB-ASI(BNC 75Ω) 信号振幅:800mVp-p
その他
電源 AC100V (50/60Hz)
消費電力 AC100V入力にて60W以下
外形寸法 220(W)×44(H)×370(D)mm(突起含まず)
重量 3.0kg以下
動作条件 温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 AC電源ケーブル、1Uハーフ ラックマウント用取り付け金具、ワンセグエンコーダ アナログケーブル(専用ケーブル仕様)
オプション(有料) OSD(文字表示機能)
1Uハーフ 連結用金具

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください


お問い合わせ
関連製品
■製品保証に関して
御納品から1年間は無償保証期間となります。保証期間内に発生した弊社瑕疵による故障はセンドバックにて対応いたします。
尚、お客様の瑕疵による故障につきましては保証期間内であっても有償対応となります。詳しくはこちらへ。
