放送・通信関連製品
フルセグエンコーダ

ワンセグ・フルセグ エンコーダユニット

DBS6252B

価格:オープン

ワンセグエンコーダ機能とMPEG-2/H.264エンコーダ機能に対応したユニット

DBS6252BはHDエンコーダ(MPEG-2HD/SD×4)とワンセグエンコーダ(H.264)の機能を1台に搭載したマルチフォーマットエンコーダユニットです。入力形式はHD-SDIの他、専用ケーブル(オプション)を使用することでアナログ入力にも対応。フルセグエンコードは最大4系統まで同時出力が可能です。

カタログ

製品特長

● これ1台にワンセグエンコーダ・フルセグエンコーダを内蔵

映像圧縮方式は、ワンセグエンコーダはH.264(Base Line Profile)に対応。フルセグエンコーダはMPEG2-HD/SDに対応。HDエンコーダの画質は業界でもトップクラスで、臨場感のある映像がお楽しみいただけます。

● HD-SDI入力・アナログコンポジット入力に対応

エンコーダにはアナログコンポジット入力、HD-SDI入力を装備。 HD-SDI入力機能を標準装備しているほか、専用ケーブル(オプション)を使用すればアナログ入力にも対応できます。 入力は背面のminiDIN端子(×3)とBNC端子(×1)の4入力を使用できます。

製品説明

DBS6252Bは、1Uハーフサイズ筐体に、二つのエンコーダを内蔵したユニットです。筐体上部がフルセグエンコーダで、入力はMPEG2-HD/SD x4とH.264-HD/SDx4が選択可能です。また筐体下部のワンセグエンコーダはH.264 HD/SD×4の選択式でベースライン1.2対応になっています。DBS6202BとDBS6250Bが一つの筐体に収まったモデルとなります。


ブロック図
ワンセグ・フルセグ エンコーダ

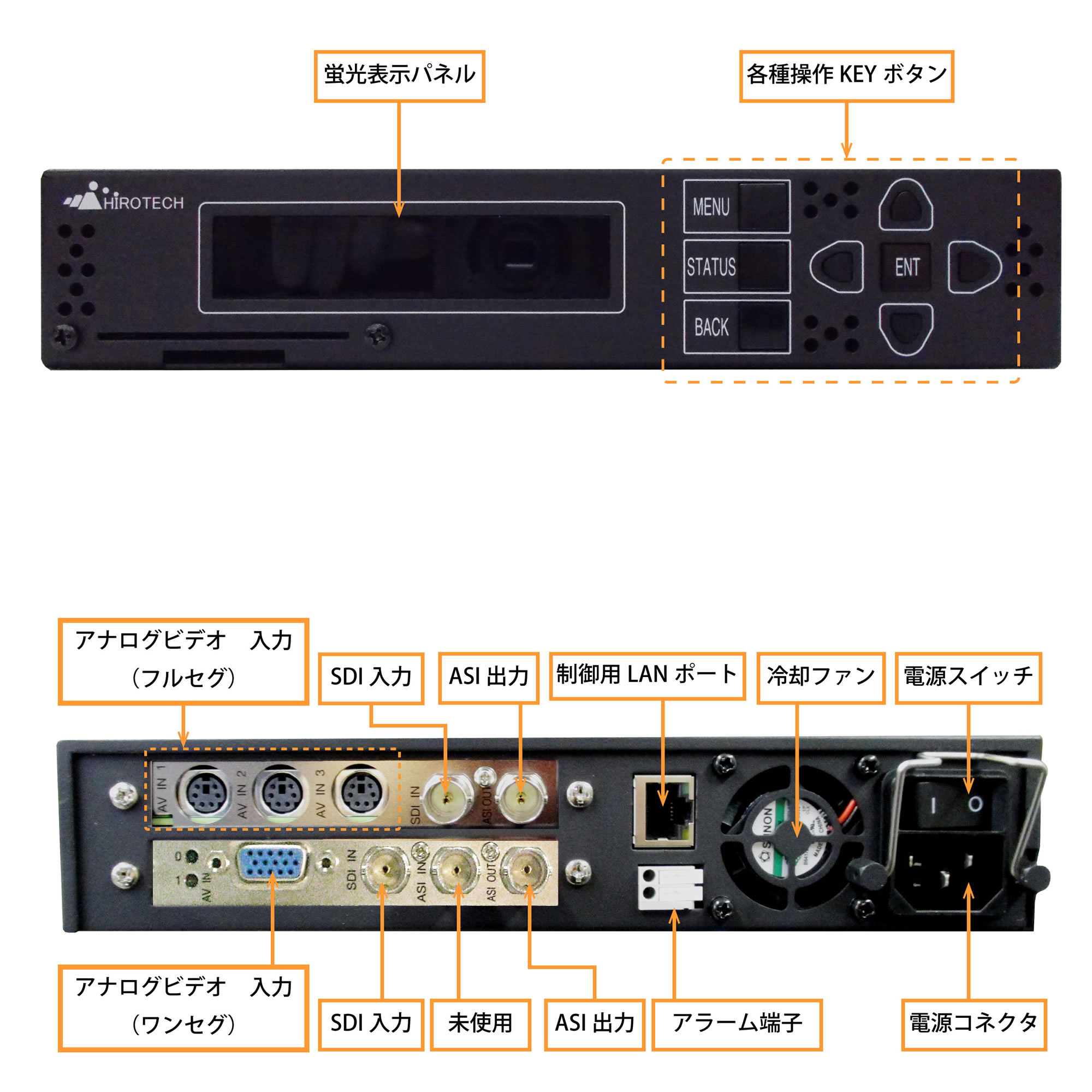

インターフェース
ワンセグ・フルセグ エンコーダ

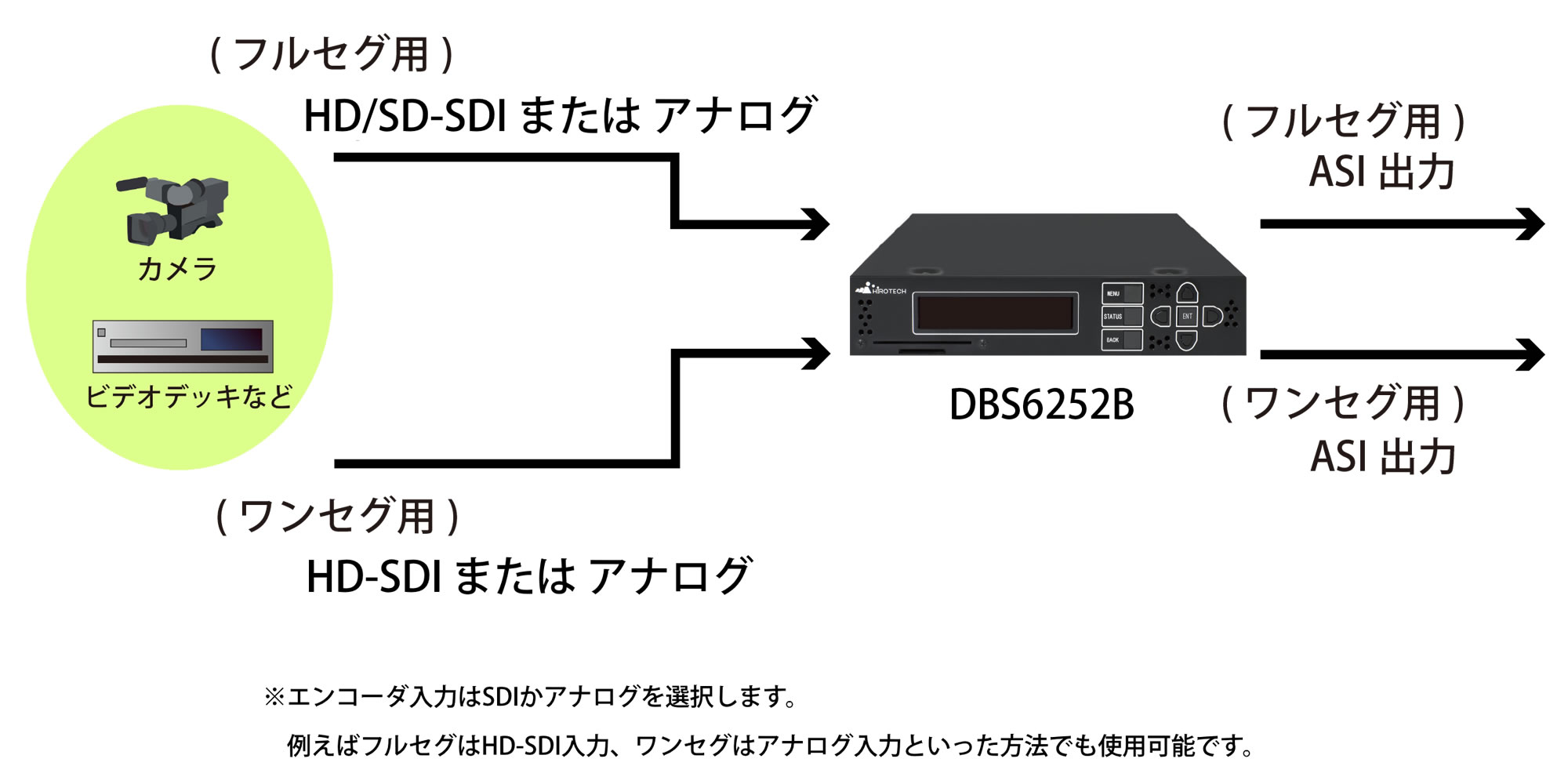

構成例
ワンセグ・フルセグ エンコーダ

仕様

基本仕様

製品名
品名 ワンセグ・フルセグ エンコーダユニット
型番 DBS6252B
フルセグエンコーダ部
アナログ入力端子 mini DIN ※専用ケーブル仕様(別売)
ビデオ:コンポジット/コンポーネント(NTSC/PAL)
オーディオ:モノラル/ステレオ/デュアルモノ(最大2Vrms、不平衡)
デジタル入力端子 BNC 75Ω
ビデオ:SD/HD-SDI
エンベデッドオーディオ対応
映像圧縮 MPEG-2/H.264 MP@HL、H14L、ML 2~20Mbps
1080i/625i/525i
音声圧縮 MPEG-2 AAC-LC
48,64,96,128,192,256,320,384Kbps
出力端子 DVB-ASI(BNC 75Ω) 信号振幅:800mVp-p
ワンセグエンコーダ部
アナログ入力端子 D-sub 15PIN ※専用ケーブル仕様(別売)
ビデオ:コンポジット/S-Video/コンポーネント(NTSC/PAL)
オーディオ:モノラル/ステレオ/デュアルモノ(最大2Vrms、不平衡)
デジタル入力端子 BNC 75Ω
ビデオ:SD/HD-SDI
エンベデッドオーディオ対応
映像圧縮 H.264 Baseline Profinle
音声圧縮 AAC-SBR Profile
出力端子 DVB-ASI(BNC 75Ω) 信号振幅:800mVp-p
その他
電源 AC100V (50/60Hz)
消費電力 AC100V入力にて60W以下
外形寸法 220(W)×44(H)×370(D)mm(突起含まず)
重量 3.0kg以下
動作条件 温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 AC電源ケーブル、1Uハーフ ラックマウント用取り付け金具
オプション(有料) OSD(文字表示機能)
1Uハーフ 連結用金具
mini DIN コンポジット+コンポーネントケーブル(専用ケーブル仕様)
mini DIN コンポジット+Sビデオケーブル(専用ケーブル仕様)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
