放送・通信関連製品
フルセグエンコーダ

SD×4ch フルセグエンコーダユニット

DBS6230B

価格:オープン

SD4入力可能なMPEG-2/H.264エンコーダユニット

MPEG2/H.264-SDエンコーダ 4系統入力に対応のエンコーダユニットです。アナログビデオ/オーディオ入力とSD-SDI入力の両方に対応しており、ビデオカメラやビデオデッキなど様々な機器から入力することができます。

カタログ

製品特長

● フルセグエンコーダは、MPEG2方式とH.264方式に対応

マルチフォーマットエンコーダ搭載でH.264エンコードも可能な為、南米ブラジル、アルゼンチンにも対応。

● SDI入力・アナログコンポジット入力に対応

エンコーダにはアナログコンポジット入力、SD-SDI入力を装備。 SDI入力機能を標準装備しており、オプションでアナログ入力対応のケーブルを付属することも可能です。 入力は背面のminiDIN端子(×3)とBNC端子(×1)の4入力を使用できます。

製品説明

DBS6230Bは、1Uハーフサイズ筐体に、フルセグエンコーダを搭載したユニットです。フルセグエンコーダは地上デジタル放送で使用されるMPEG2やH.264が選択可能です。制御システムはLinuxで WEBアクセス対応です。エンコーダのレート、音声モード、ステータスなど簡単に設定できます。

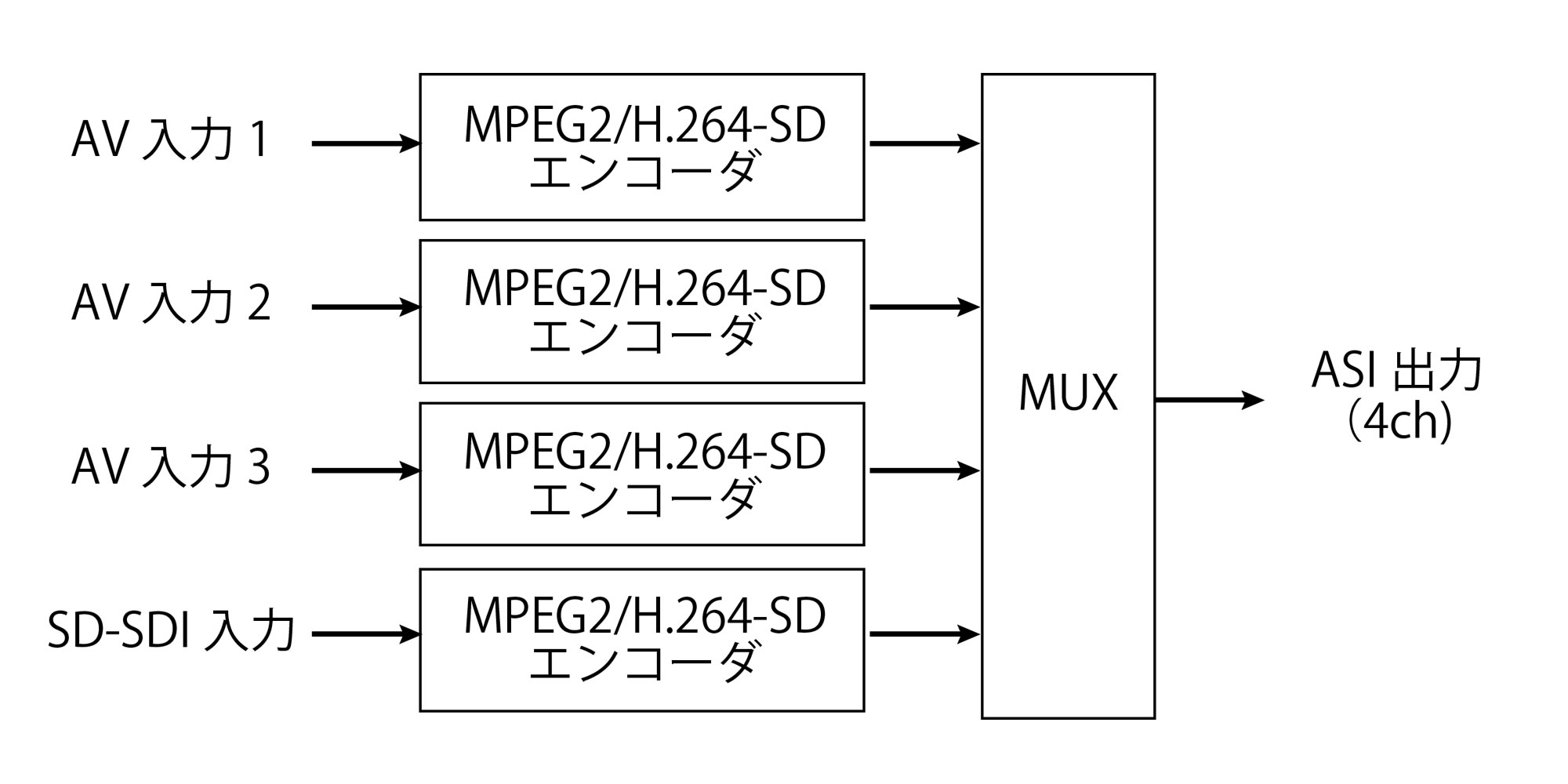

ブロック図

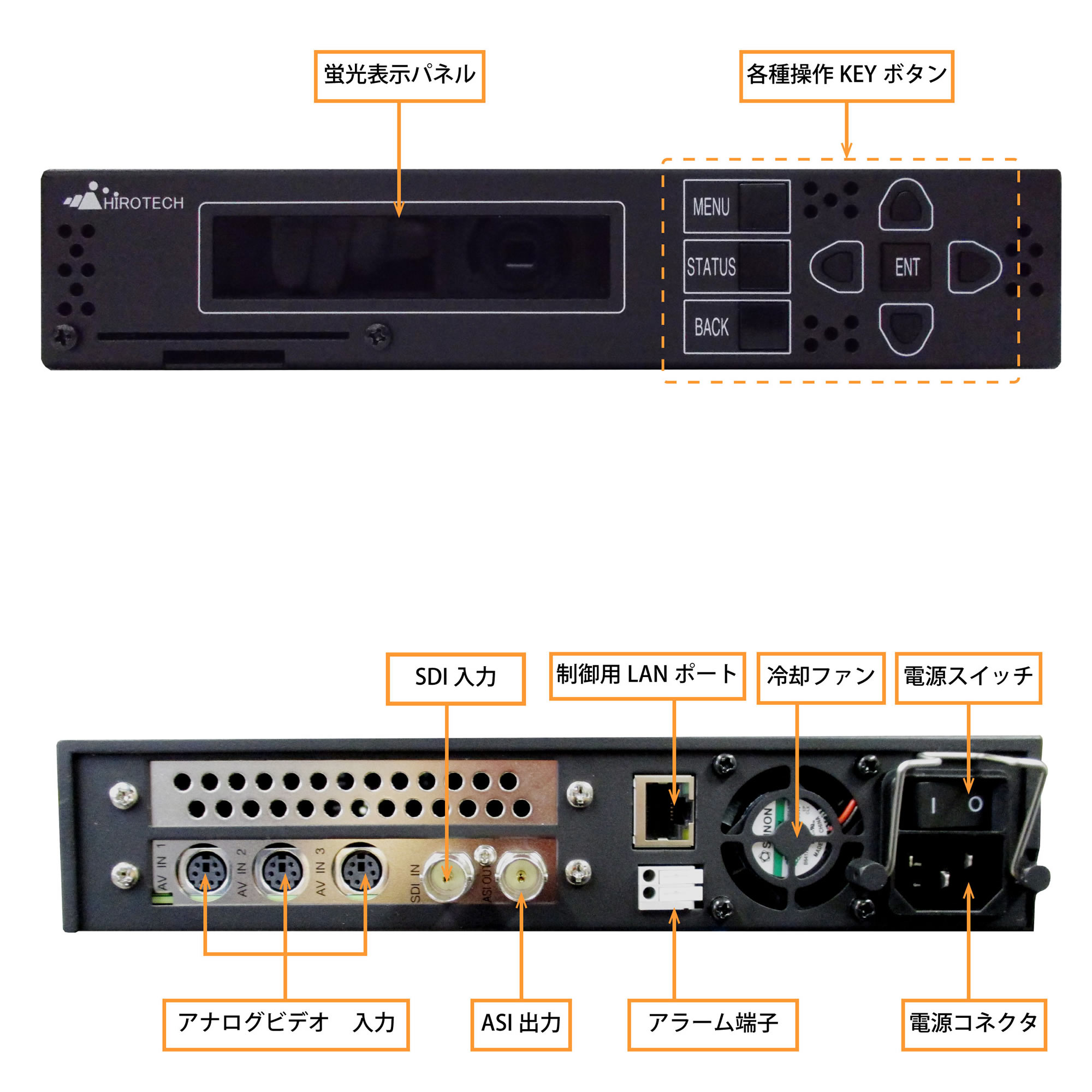

インターフェース

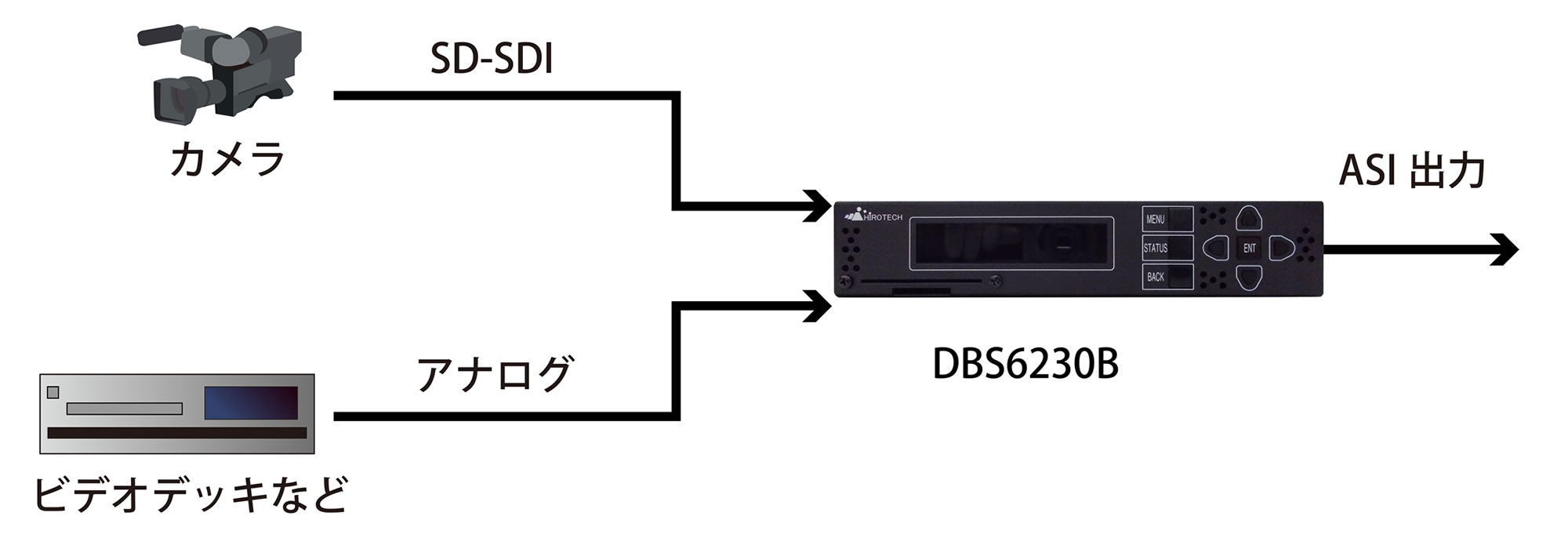

構成例

仕様

基本仕様

製品名
品名 SD入力4系統対応 フルセグエンコーダユニット
型番 DBS6230B
エンコーダ部
アナログ入力端子 mini DIN ※専用ケーブル仕様(別売)
ビデオ:コンポジット/コンポーネント(NTSC/PAL)
オーディオ:モノラル/ステレオ/デュアルモノ(最大2Vrms、不平衡)
デジタル入力端子 BNC 75Ω
ビデオ:SD/HD-SDI
エンベデッドオーディオ対応
映像圧縮 MPEG-2/H.264 MP@HL、H14L、ML 2~20Mbps
1080i/625i/525i
音声圧縮 MPEG-2 AAC-LC
48,64,96,128,192,256,320,384Kbps
入力系統 最大数 4入力まで
出力端子 DVB-ASI(BNC 75Ω) 信号振幅:800mVp-p
その他
電源 AC100V (50/60Hz)
消費電力 AC100V入力にて60W以下
外形寸法 220(W)×44(H)×370(D)mm(突起含まず)
重量 3.0kg以下
動作条件 温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 AC電源ケーブル、1Uハーフ ラックマウント用取り付け金具
オプション(有料) 1Uハーフ 連結用金具
mini DIN コンポジット+コンポーネントケーブル※専用ケーブル仕様(別売)
mini DIN コンポジット+Sビデオケーブル※専用ケーブル仕様(別売)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
