MPEG2/H.264-HDエンコーダ内蔵 TS over IP出力ユニット

製品説明

MPEG2/H.264-HDエンコーダとTS over IP出力機能を搭載したユニットです。10/100/1000イーサ対応のIP出力インターフェイスを搭載。ビデオレートは最小0.1Mbpsから最大20.0Mbpsまで設定でき、低ビットレートでも映像を視聴できます。出力ビデオフォーマットは1920×1080、1440×1080、720×480、320×240サイズと幅広く対応。学校や館内の逆送システムでIPネットワークを使用したい場合、非常に便利です。

ブロック図

RF入力から、送信したいチャンネルを選局、TS IP変換を行い、IP出力にて対象の機器に対し送信します。

インターフェース

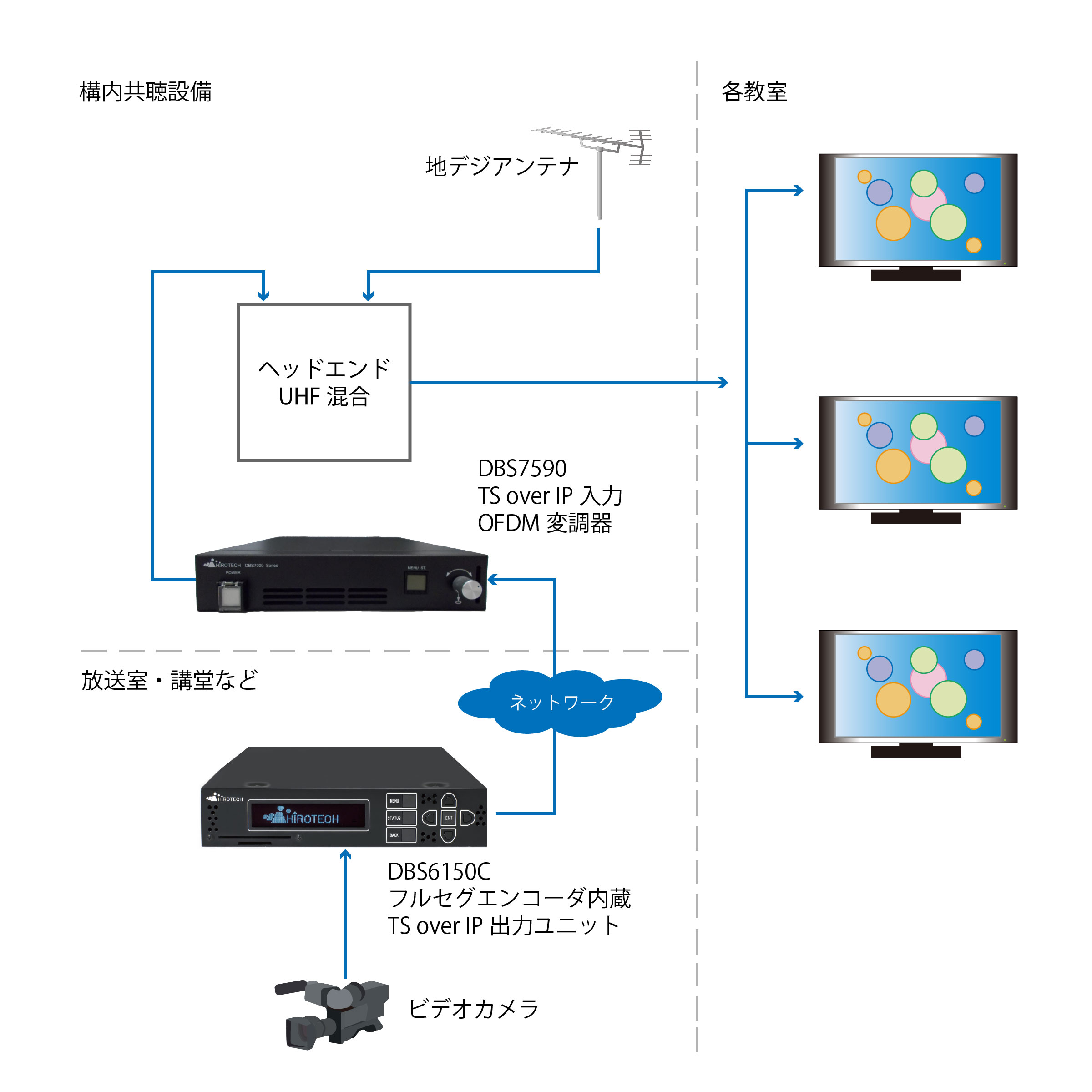

構成例

仕様

基本仕様

製品名
品名	フルセグエンコーダ内蔵　TS over IP　出力ユニット
型番	DBS6150C
ASI入出力
入力端子	DVB-ASI×1（BNC　75Ω）　信号振幅：720～950mVp-p
出力端子	DVB-ASI×1（BNC　75Ω）　信号振幅：800mVp-p
ストリーム形式	MPEG2-TS(188/204Byte)
伝送速度	最大216Mbps
TS over IP
IP入力	–
IP出力	○
通信インターフェース	RJ-45　100/1000Mbps IEEE802.3準拠
転送プロトコル	RTP（UDPのみ）　FEC（Pro-MPEG CoP3） マルチキャスト対応（IGMPｖ2、MLDｖ1、MLDｖ2）
伝送方式	CBR伝送
エンコーダ部
アナログ入力端子	mini DIN ※専用ケーブル仕様（別売） ビデオ：コンポジット/コンポーネント（NTSC/PAL) オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡）
デジタル入力端子	BNC　75Ω SD/HD-SDI入力　エンベデッドオーディオ対応
映像圧縮	MPEG-2/H.264　MP＠HL、H14L、ML　2～20Mbps 1080i/625i/525i
音声圧縮	MPEG-2 AAC-LC 48,64,96,128,192,256,320,384Kbps
その他
電源	AC100V （50/60Hz）
消費電力	AC100V入力にて60W以下
外形寸法	220(W)×44(H)×364(D)mm（突起含まず）
重量	3.0kg以下
動作条件	温度 5～40 ℃ 湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件	温度 -20～60 ℃ 湿度 20～85 ％ RH (結露なきこと）
付属品	AC電源ケーブル、1Uハーフ ラックマウント用取り付け金具
オプション（有料）	OSD（文字表示機能） 1Uハーフ　連結用金具 mini DIN コンポジット+コンポーネントケーブル（専用ケーブル仕様） mini DIN コンポジット+Sビデオケーブル（専用ケーブル仕様）

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
