ASI入力 TS over IP出力ユニット

DBS7800

価格:オープン

ASI入力IP出力 の小型ユニット。オプションで送出拠点を追加可能

DBS7800はASI入力のTSパケットを、TS over IPに変換・送信する機器です。オプションで送出拠点を最大10箇所まで追加することが可能。
TS over IP入力 ASI出力ユニットのDBS7700と組み合わせることで、多拠点への映像の同時伝送が行えます。

カタログ

製品特長

● ASI入力されたTSをIPに変換し出力

ASI入力されたTSパケットをリアルタイムでIP変換します。ご使用の環境に合わせて伝送の遅延時間(バッファリング)の設定が出来るので、使用する回線の環境に合わせて任意で映像品質を調整することができます。

● 小型ユニットの為、置き場所を選びません

筐体サイズはH=38mm W=130mm D=211mmと、A5サイズ程度と小型なので、置き場所に困ることなく設置することが出来ます。

● PRO-MPEG CoP3準拠、FEC機能に対応でパケットロスを防ぎます

FEC機能がミスパケットをカバー。パケットロスのリスクを低減させ、IP回線でも安定した映像品質で伝送することが可能です。

● オプションにてユニキャストでの多拠点伝送も可能

ユニキャスト送信にて多拠点に映像を送信したい場合は、送信拠点追加(オプション)をすることができ、送信拠点の最大数を5拠点・または10拠点に変更できます。 ※送信先機器は、弊社製品「DBS7700」を使用するものとします。

製品説明

130(W)×38(H)×210(D)mmのコンパクト筐体にASI入力・TS over IP出力機能を搭載しました。受信したTSをリアルタイムでTS/IP変換し、ユニキャスト或はマルチキャストでRTP伝送します。
PRO-MPEG CoP3準拠の、FECの付加をすることでパケットロスを低減することが出来ます。
CBR伝送対応。オプションで、ユニキャストによるTS送信先を9個(トータル10個)まで追加登録することができます。

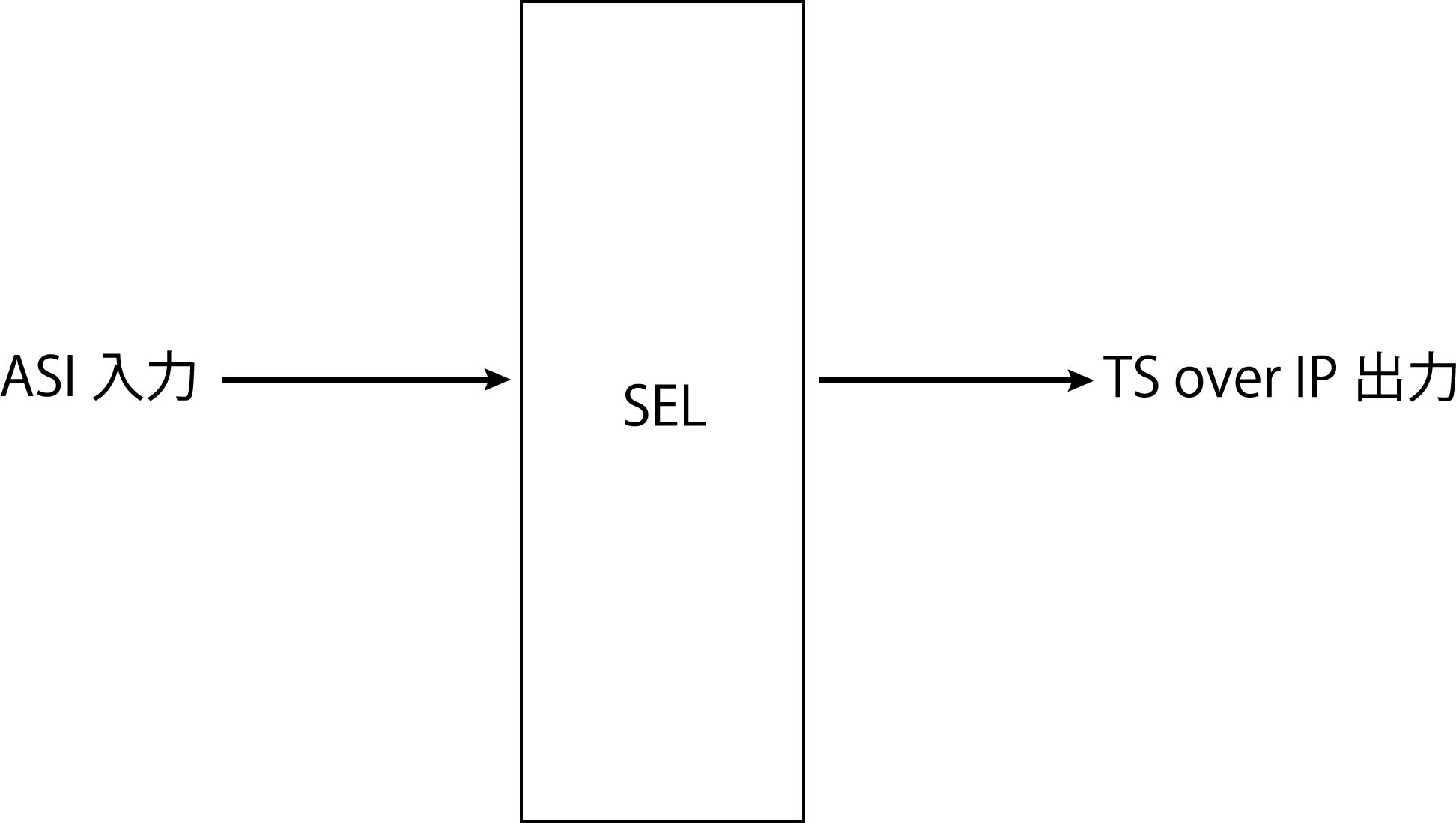

ブロック図
ASI入力IP出力

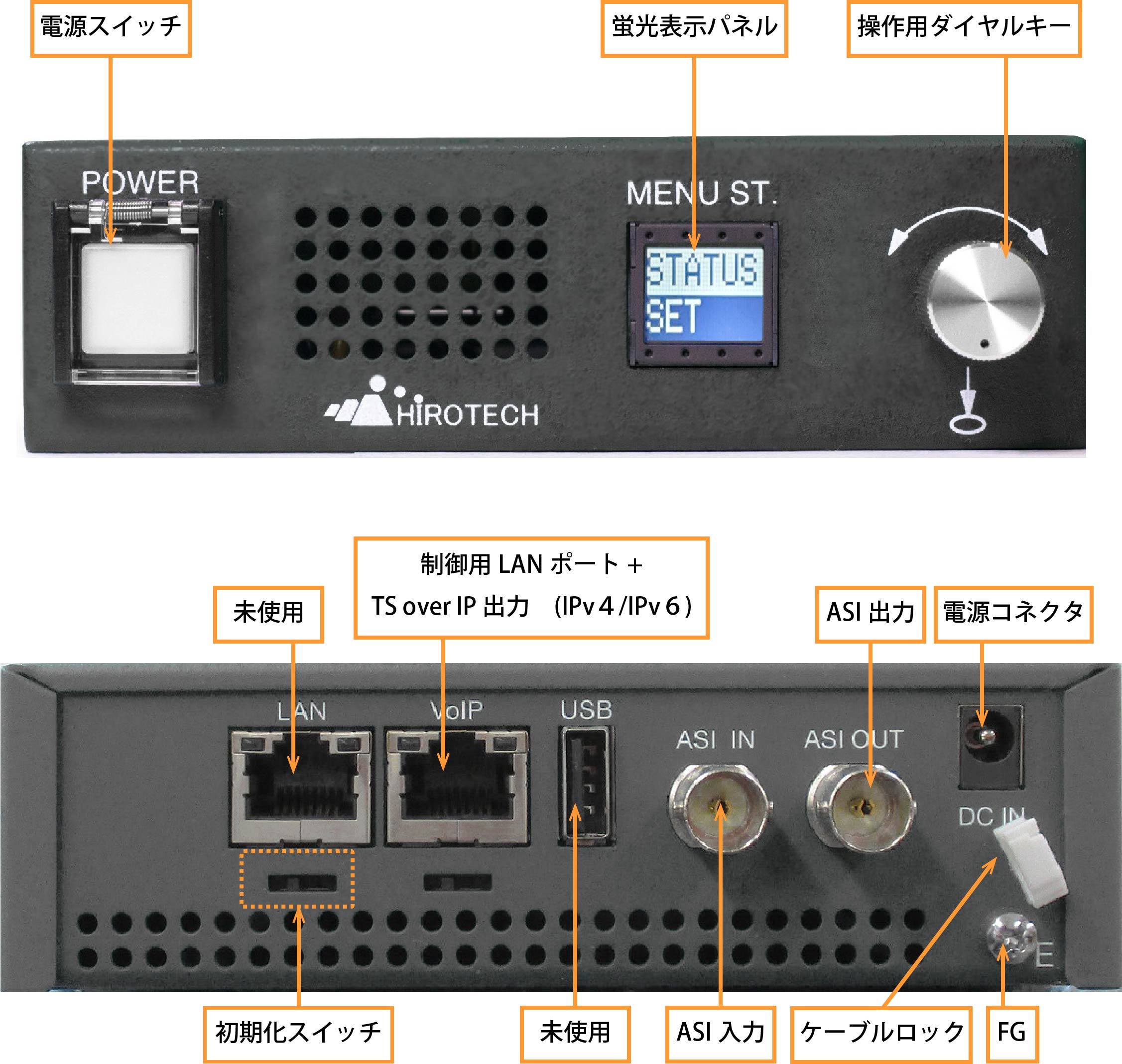

インターフェース
ASI入力IP出力

構成例
ASI入力IP出力※機器の機能としては可能な構成ですが、実用に向けた回線の確認(専用回線で安定的に伝送できるか)著作権等の法的な確認を行った上でお買い求めください。

仕様

基本仕様

製品名
製品型番 DBS7800
製品区分 TS over IP 入力 ASI出力ユニット
ASI入出力
入力端子 DVB-ASI×1(BNC 75Ω) 信号振幅:720~950mVp-p
出力端子 DVB-ASI×1(BNC 75Ω) 信号振幅:800mVp-p
ストリーム形式 MPEG2-TS(188/204Byte)
伝送速度 最大216Mbps
TS over IP
IP入力
IP出力
通信インターフェース RJ-45 10/100/1000Mbps IEEE802.3準拠
転送プロトコル RTP(UDPのみ) FEC(Pro-MPEG CoP3)、マルチキャスト対応
伝送方式 CBR伝送
その他
電源 DC12V
消費電力 DC12V入力にて25W以下
外形寸法 H=38mm W=130mm D=211mm(突起含まず)
重量 1.0kg以下(ACアダプタ含めず)
動作条件 温度 0~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 ACアダプター、電源ケーブル
オプション(有料)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
