HD×1ch/SD×4chエンコーダ内蔵 OFDM変調器ユニット

DBS6050B

価格:オープン

自主放送システム向けHD1またはSD4入力対応のOFDM変調器ユニット

1Uハーフ筐体にHD×1ch・SD×4chのエンコーダを内蔵したOFDM変調器です。同価格帯のエンコーダの中でも高精細で臨場感あふれるエンコード画質を実現。オプションでASI出力を搭載することで、社内検証などにもご使用いただけます。

カタログ

製品特長

● 各エンコーダは、MPEG2方式とH.264方式に対応

マルチフォーマットエンコーダ搭載で南米ブラジル、アルゼンチンにも対応。

● OFDM変調器を搭載

UHF・CATV・VHFチャンネルでRF出力が可能。マルチチャンネル出力を実現しました。

● アナログコンポジット入力に対応

エンコーダにはSD入力(アナログコンポジット)を装備。(専用ケーブル付属) MPEG2-SD×4ch、H.264-SD×4chから選択し、1系統のRF出力を行います。

製品説明

DBS6050BはHD1入力又はSD4入力対応のOFDM変調器です。機器の設定はWEBブラウザから機器のIPアドレスで設定画面を開くことが出来ます。地デジの空きチャンネルに混合し自主放送を行うことが可能です。
SDで使用するアナログケーブルは別途オプションとなります。

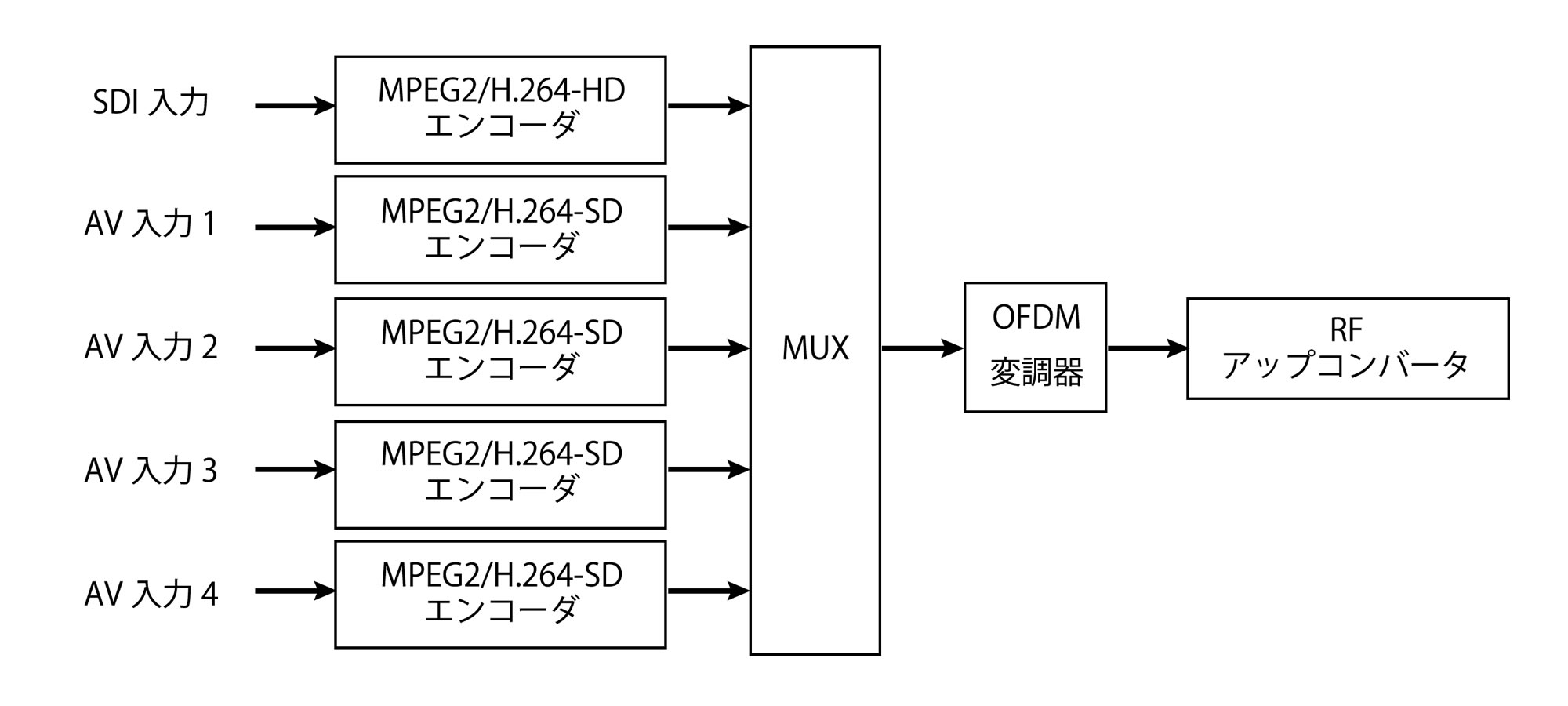

ブロック図

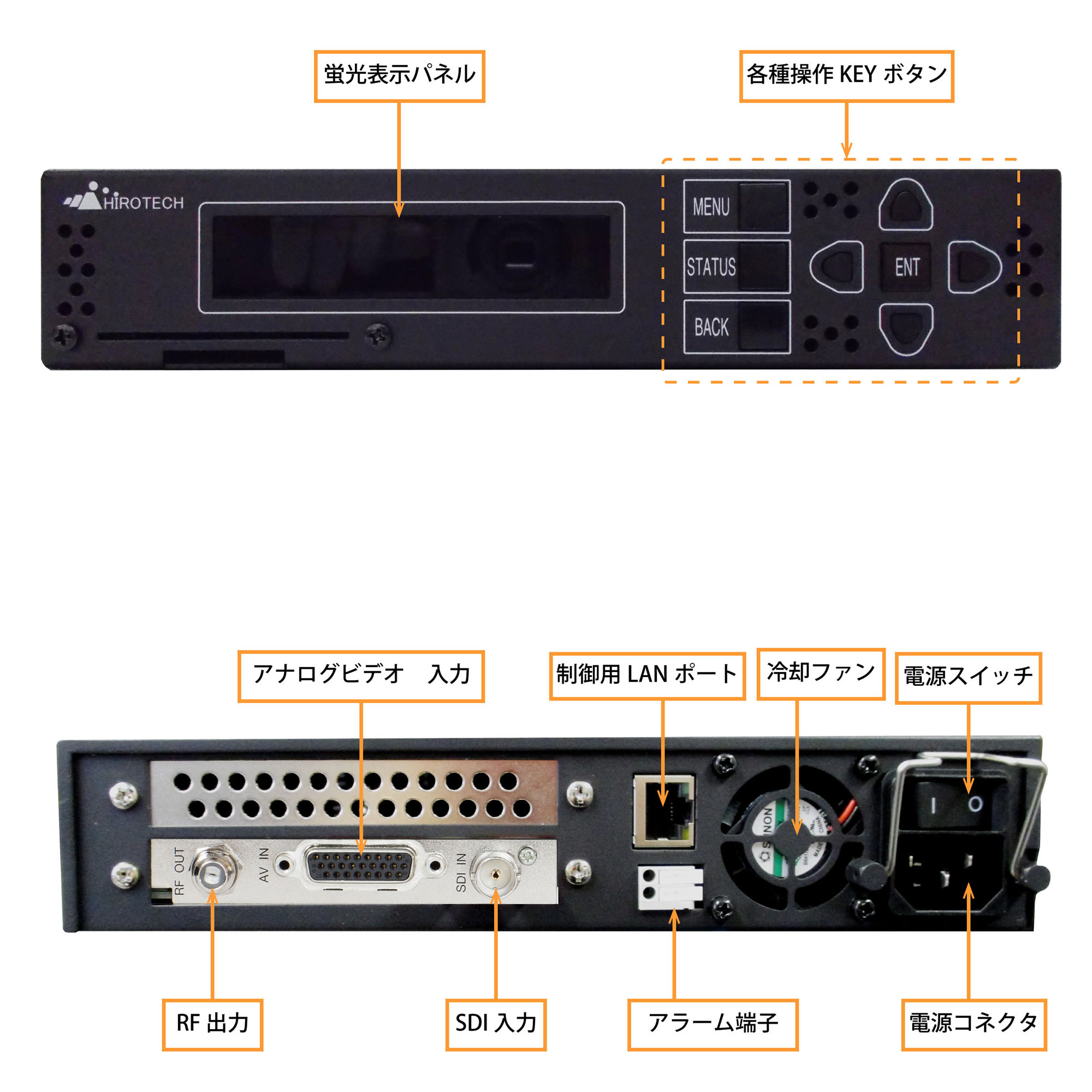

インターフェース

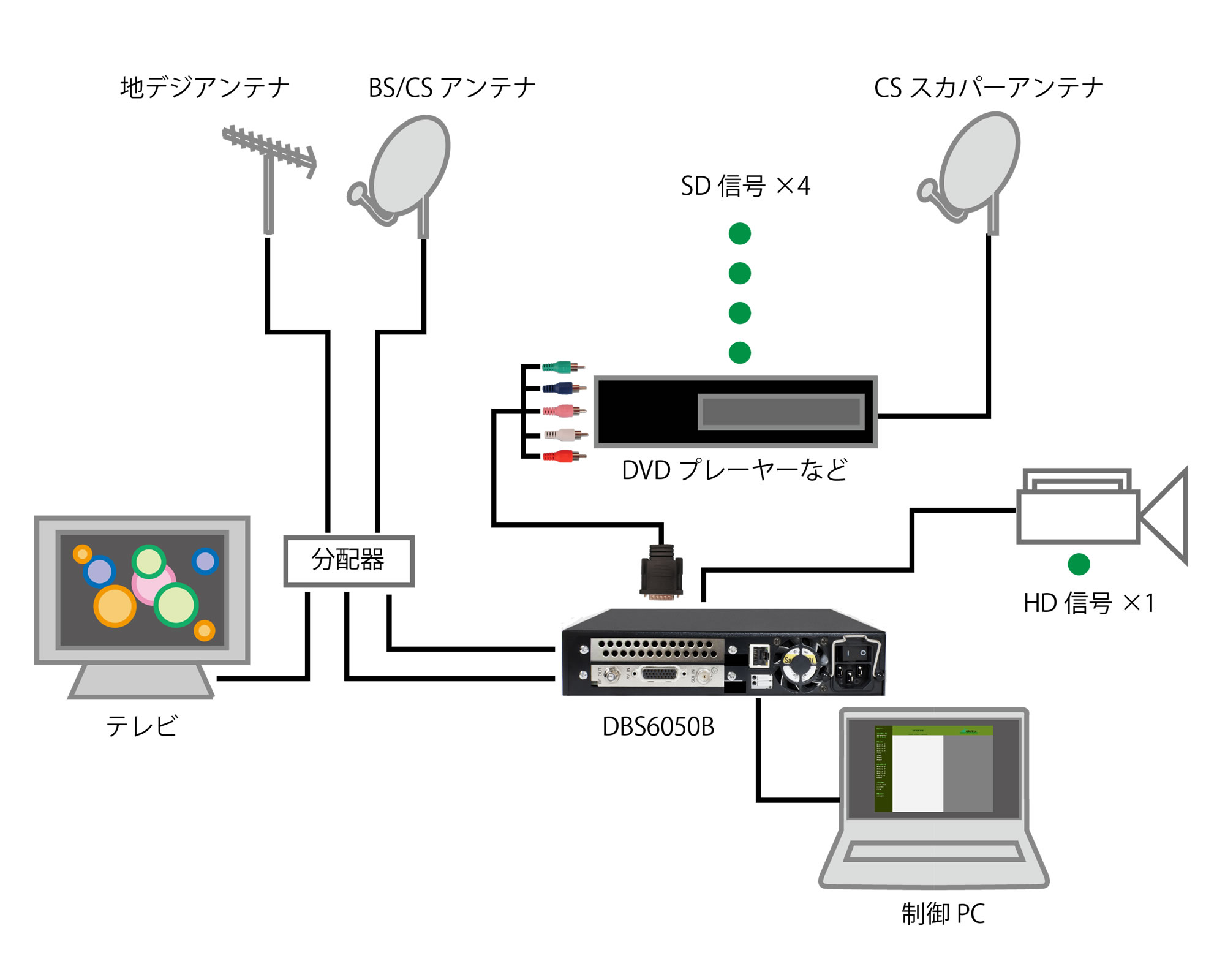

構成例

仕様

基本仕様

製品名
品名 HD×1ch/SD×4chエンコーダ内蔵 OFDM変調器ユニット
型番 DBS6050B
エンコーダ部
アナログ入力端子 D-sub 26PIN ※専用ケーブル仕様(別売)
ビデオ:コンポジット/コンポーネント(NTSC/PAL)
オーディオ:モノラル/ステレオ/デュアルモノ(最大2Vrms、不平衡)
デジタル入力端子 BNC 75Ω
ビデオ:SD/HD-SDI
エンベデッドオーディオ対応
映像圧縮方式 MPEG-2/H.264 MP@HL、H14L、ML 2~20Mbps
1080i/625i/525i
音声圧縮方式 MPEG-2 AAC-LC
48,64,96,128,192,256,320,384Kbps
入力系統 最大数 HDモードの場合:1入力
SDモードの場合:4入力
OFDM変調器部
変調方式 MODE3 13セグメント
キャリア変調方式 64QAM
ガードインターバル 1/16
畳み込み符号 7/8
時間インターリープ 2
出力端子 RF(F型 75Ω)
出力レベル 95dBμV~110dBμV
出力周波数 90MHz~770MHz(VHF/UHF/CATV)
ASI出力※オプション
出力 DVB-ASI×1(BNC 75Ω) 信号振幅:800mVp-p
ストリーム形式 MPEG2-TS(188/204Byte)
伝送速度 最大216Mbps
その他
電源 AC100V (50/60Hz)
消費電力 AC100V入力にて60W以下
外形寸法 220(W)×44(H)×370(D)mm(突起含まず)
重量 3.0kg以下
動作条件 温度 5~40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20~60 ℃
湿度 20~85 % RH (結露なきこと)
付属品 AC電源ケーブル  1Uハーフ ラックマウント用取り付け金具
オプション(有料) 1Uハーフ 連結用金具
スケジュールEPG機能
ストレージ用SDカードスロット機能
D-sub 26PIN コンポジット+コンポーネントケーブル
ASI出力機能
BML送出機能(このオプションとは別に専用の送出ソフトをお求め頂く必要がございます。)

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
