放送・通信関連製品 生産終了品

3波チューナー内蔵 超小型RF監視ユニット

DBS7100(旧バージョン)

【生産終了品】

推奨代替品:3波チューナー内蔵 超小型RF監視ユニット[DBS7100](仕様変更版)

27×112×155mmのコンパクトモデルに3波チューナを内蔵したRF監視ユニットです。地デジ・BS/CS110°のレベル、C/N、BERをモニタリングします。信号状態はWEBブラウザでモニタリングできます。各項目(レベル、C/N、BER)はチャンネルごとに「○」「×」でブラウザ上に表示されるので、一目で把握することが可能です。(NHK 共同開発)

カタログ

製品特長

● 地デジ・CS/BSの内8チャンネルを登録でき、時分割で監視

地デジ・CS/BSの8チャンネルの信号レベル、C/N、BERを時分割で監視し、測定結果を取りためます。(最大1年分)

● ネットワーク経由で測定結果を表示

信号状態をWEBブラウザでモニタリングできます。専用のアプリケーションは一切不要で、ネットワークさえ繋がっていれば遠隔地の測定結果も現地に赴かずに取得できます。

● USB2.0ポートを標準搭載

測定結果をUSBメモリにロギングできます。

● 便利なオプション搭載モデル【DBS7101】もご用意

【DBS7101】はVHF帯・CATVの監視にも対応。アラーム端子も搭載しています。また、信号状態が悪化した際にはあらかじめ登録したアドレスへのメール送信が可能です。 ※メール送信機能ををご利用になる場合、インターネットに接続できる環境とメールアカウントが必要となります。

製品説明

本装置は、BS/CS110 度/地上デジタルの信号レベル、C/N、BER を測定する装置です。時分割で最大8 チャ
ンネルを測定し、本装置に測定結果を記録していきます。測定結果はCSV 形式で、本装置に1 年間分のデータ
を保存することができ、長期に渡って信号測定を行うことが可能です。(※)
筐体は非常に小型で、設置場所に困
ることがありません。また、本装置をLANと接続することで遠隔地から測定結果を取得・表示及び各種設定をす
ることが可能です。

(※)本装置ではSD カードにログデータを保存しております。
   SD カード内のログデータは保証致しません。
   従って、お客様自身でログデータのバックアップをお願いいたします。


ブロック図

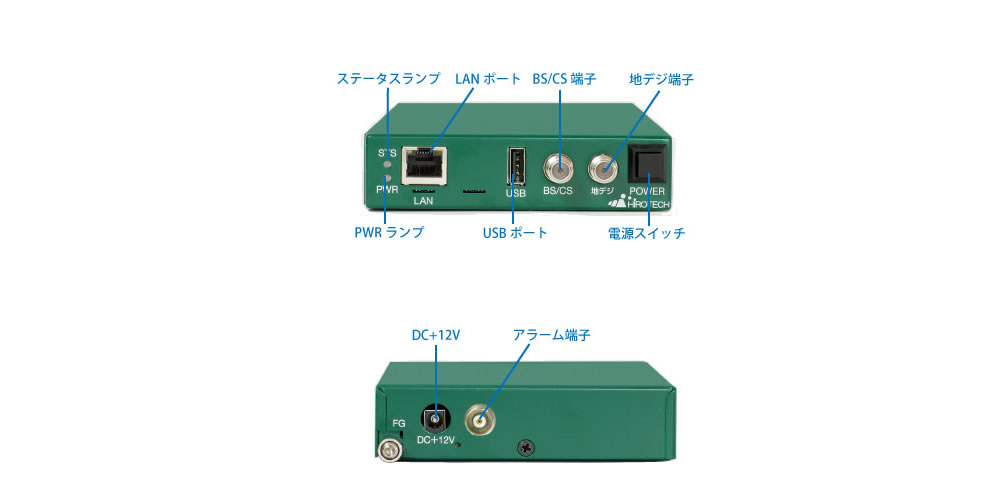

インターフェース
DBS7100

DBS7101

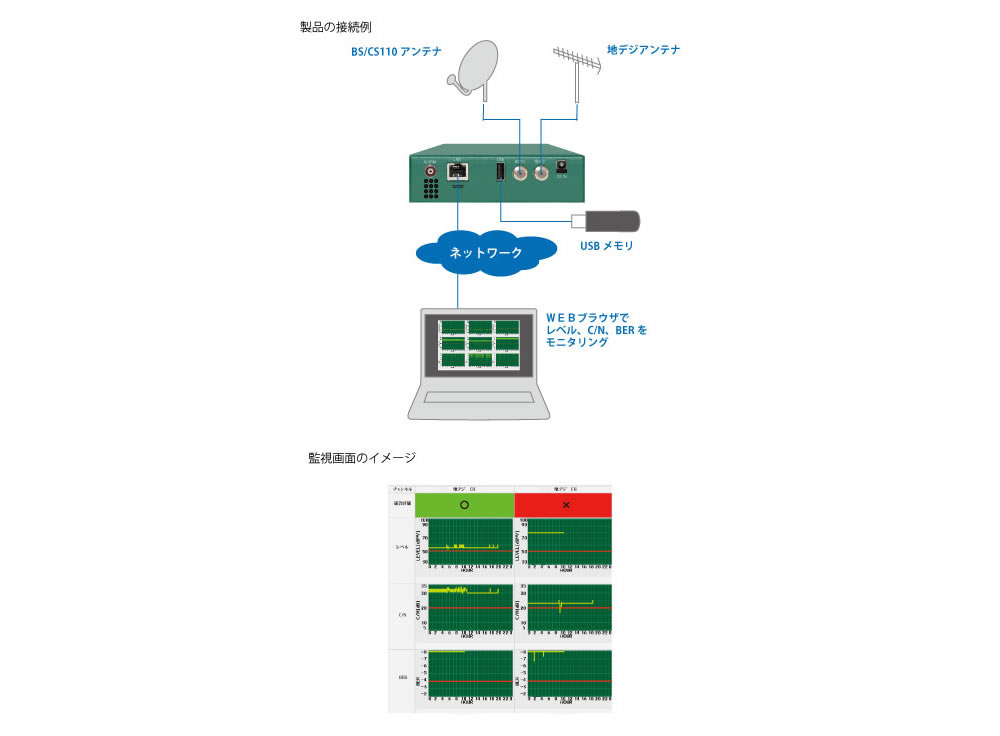

構成例

仕様

基本仕様

測定範囲
地デジ 【レベル】-20~-70[dBm]
【C/N】5~40[dB]
BS/CS110° 【レベル】-10~-55[dBm]
【C/N】5~30[dB]
測定確度
地デジ 【レベル】確度:±[dB](-20~-60[dBm])
【C/N比】±2[dB](5~30[dB]、レベル範囲-20~-60[dBm])
BS/CS110° 【レベル】±3[dB]
【C/N比】±2[dB](5~20[dBm])
BER 1.00e-3~1.00e-7
測定数:最大8CH(時分割切り替えで測定)
表示:WEBブラウザで測定値を表示
筐体仕様
サイズ H=27mm W=112mm D=155mm(突起物を含まず)
質量 300g

製品比較

製品比較
DBS7100 DBS7101
UHF
VHF
CATV
BS
CS
アラーム端子
メール送信機能

付属品

電源ケーブル


■この製品は現在販売しておりません
