DBS1010

ASI入力RS-232C出力+RS-422出力 TS-ANCデコーダ

DBS1010

価格:オープン

TS(Transport Stream)に含まれる特定のアンシラリデータを抜き出しシリアルデータで出力

DBS1010ではエンコーダ装置により圧縮符号化・多重化されたトランスポートストリーム(TS)を受信し、特定のアンシラリ(ANC)データを抜き出し、シリアルデータで出力することができます。

カタログ

製品特長

● カラータッチパネルによる操作に対応

カラータッチパネルによる操作に対応

筐体前面のカラータッチパネルから簡易の設定変更・ステータス確認を行うことが出来ます。簡易設定では制御のためのネットワークを行うことができます。簡易ステータスではTS入力のVALID検出表示や、エラー時に該当するエラー番号を表示します。

● RS-232C(DCE)、RS-422(DCE)、DVB-ASI(アクティブスルー)の3出力に対応

TSに含まれる特定のアンシラリ(ANC)データを抜き出してRS-232CとRS-422から同時出力します。
※アンシラリ(ANC)データパケットは、ヘッダ部・データ部・ターミネータ部で構成されたもので、ヘッダ部は「0x10+パケットID」ターミネータ部は「0x10 0x03」のとなり、この構成以外では、ANCデータの抜き出し・出力を行いませんのでご注意ください。

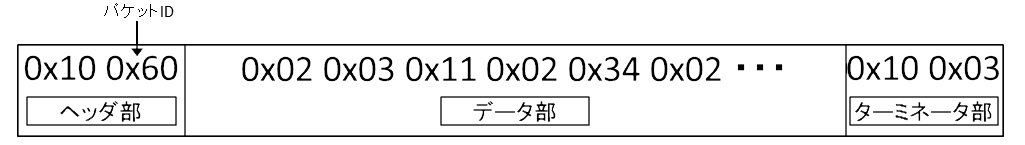

アンシラリデータのパケットフォーマット例

DBS1010側のRS-232C、RS-422の出力はどちらもDCEです。また、入力のDVB-ASIをアクティブスルーでDVB-ASI出力する端子も実装されていますので、信号ソースとなるDVB-ASIをそのまま後段の装置へ接続することも可能です。

● ユニットサイズの小型化・低価格化を実現

DBS1010は1Uハーフ筐体です。筐体サイズは220(W)×44(H)×255(D) mm(突起含まず)です。DBS1010を含むDBS1000シリーズでは、弊社従来製品の1Uハーフ筐体設計を見直し、筐体サイズの小型化(※1)と低コスト化を実現いたしました。
※1 弊社従来製品(DBS6000シリーズ)の1Uハーフサイズは、220(W)×44(H)×370(D) mm(突起含まず)です。

● 19インチラックにマウント可能(※有料オプション)

DBS1010は有料オプションの金具を取り付けることでEIA規格の19インチラックにマウントすることができます。ラックマウント金具は以下の2種類に対応しています。用途に応じてお申し付けください。
・1UラックにDBS1010を1台取り付ける金具(1Uハーフ・ラックマウント金具「DBS-1UH-KANAGU-001」)
・1UラックにDBS1010を2台取り付ける金具(1Uハーフ・連結用金具「DBS-RENKETSU-001」)

製品説明

TSに含まれるアンシラリデータをシリアルデータで取得したいといった特殊な用途でご利用いただく製品となります。DBS1010出力と一般販売されているRS-232C/RS-422⇔USB変換ケーブルを接続することで、パソコン上でシリアル通信のアンシラリデータを確認・保存することも可能です(※2)(※3)。

※2 パソコン上でシリアル通信のアンシラリデータを確認・保存する場合は、本装置以外にRS-232C⇔USB変換ケーブルとシリアルデータを確認するためのソフトウェアが別途必要になります。ケーブル、及びソフトウェアは一般的に取り扱われているものでご利用いただくことができます。
※3 本装置にはRS-232C/RS-422⇔USB変換ケーブルは付属していません。もし必要になられる場合は、別途一般に販売されている製品をご利用ください。

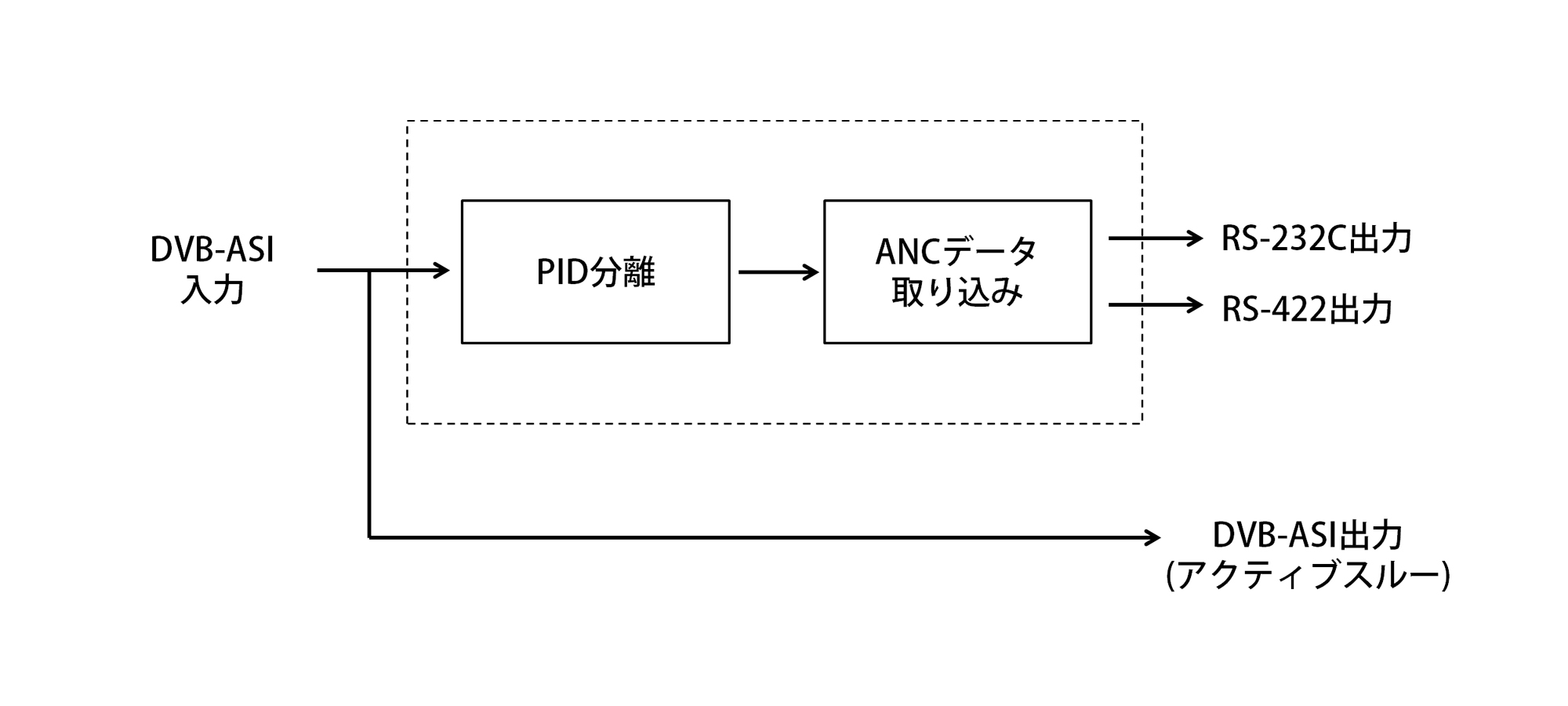

ブロック図

DBS1010ブロック図

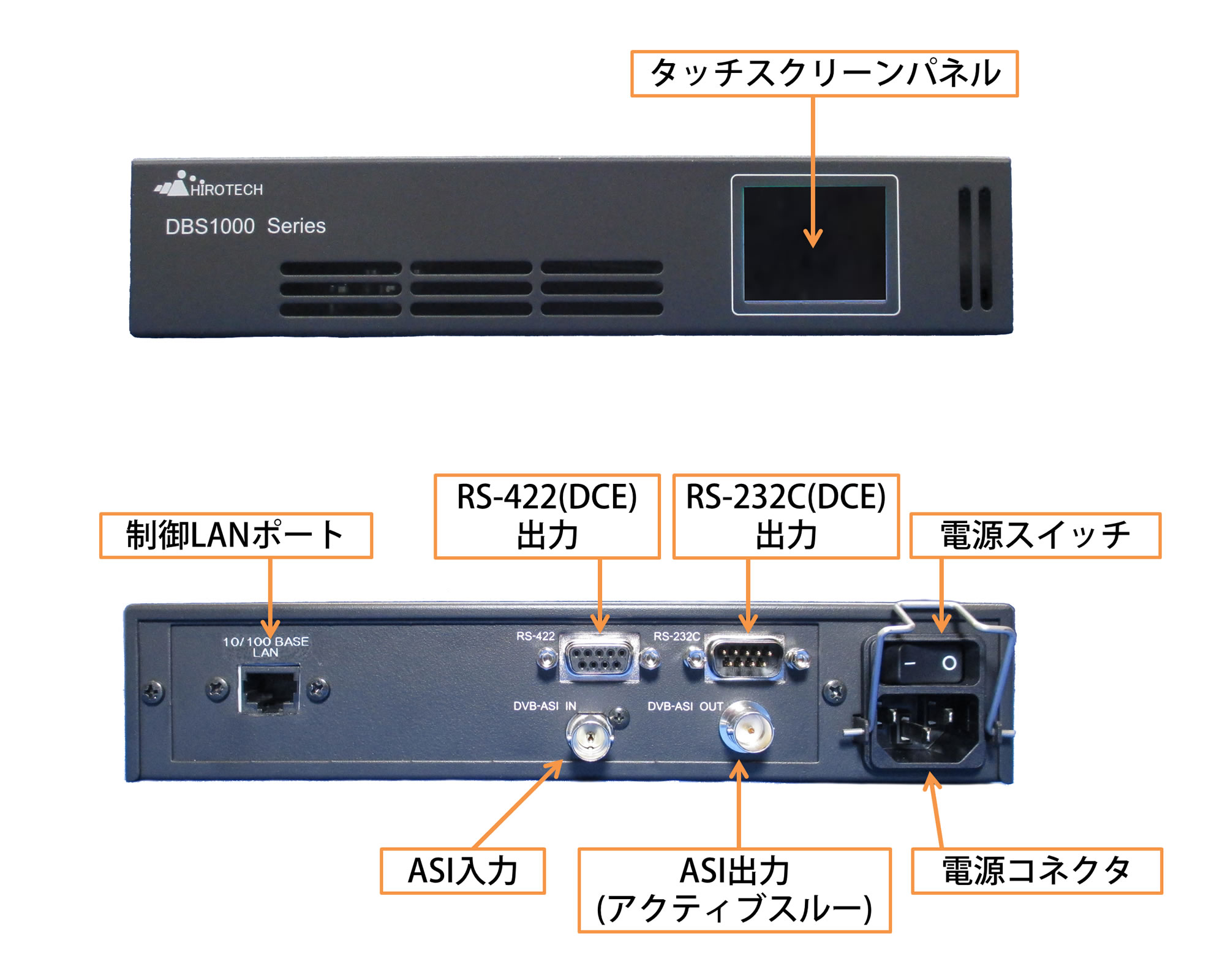

インターフェース
DBS1010インターフェース

構成例

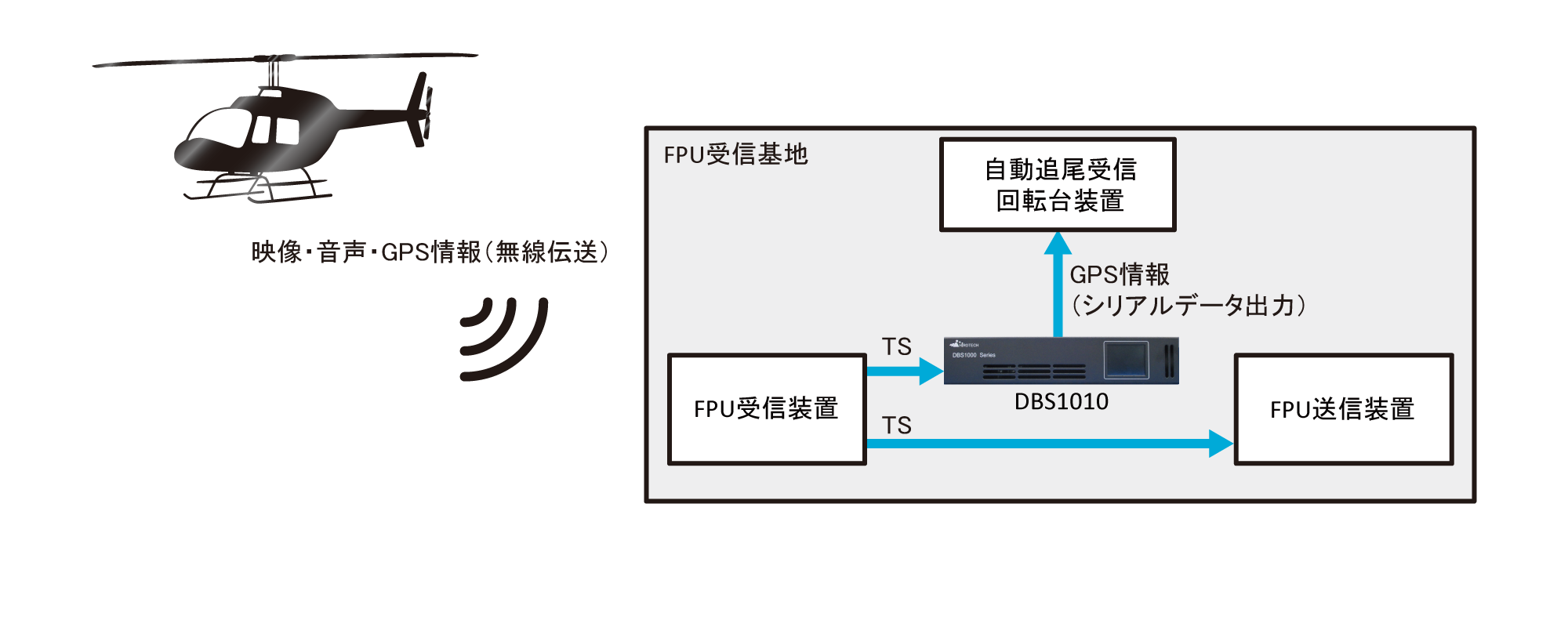

DBS1010 AS-ANCデコーダ※ヘリから無線伝送されてくる映像・音声・GPS情報をFPU受信装置が受け、送出されるDVB-ASI信号をDBS1010はPID(0x1FD0~0x1FEF)により分離して取得。
分離したアンシラリデータからヘリの位置情報(GPS)のデータを取り出してRS-323C・RS-422で出力します。

仕様

入出力インターフェース仕様

ネットワーク
端子形状RJ-45
インターフェース10BASE-T/100BASE-TX
プロトコルRTP PROMPEG COP3 188/204バイト
データ入力
信号定格DVB-ASI準拠 204bytes( with 16 dummy bytes )/188bytes
(Data Bursts方式、Data Packets方式)
入力端子75Ω不平衡BNC端子
アクティブスルー端子75Ω不平衡BNC端子
データ出力(RS232C)
コネクタD サブ9 ピンコネクタ オス
通信方式全二重方式
同期方式調歩同期方式(非同期)
ボーレート9600bps
データビット8bit
ストップビット1bit
パリティービットなし
フロー制御なし
データ出力(RS422)
コネクタD サブ9 ピンコネクタ メス
通信方式全二重方式
同期方式調歩同期方式(非同期)
ボーレート9600bps
データビット8bit
ストップビット1bit
パリティービットなし
フロー制御なし

一般仕様

環境温度
動作温度 0~45℃、湿度 30~85% RH(結露なきこと)
保存温度 -20~60℃、度 20~85% RH(結露なきこと)
消費電力
DC100V入力10W以下
筐体
ケースサイズ219(W)×44(H)×253(D)mm (突起含まず)
質量2.0g以下
Webアクセス
推奨ブラウザInternet Explorer11 以降
Google Chrome バージョン48.0.2564.109 m 以降
使用条件JavaScriptが有効であること

※ 外観及び仕様は予告なく変更することがあります。
