放送・通信関連製品 生産終了品MPEG2+H264-HDエンコーダ基板
HPCI6050
【生産終了品】
MPEG2-HD・H.264-HDエンコードに対応したマルチフォーマットエンコーダ基板です。
日本、韓国、中国、南米のユーザを幅広くサポートいたします。
製品特長
● HD＋SDx4チャンネルモードをサポート
HDエンコーダの場合は1チャンネル、SDエンコーダの場合は同時に4チャンネルをエンコードします。
● アナログ入力に対応
コンポジット+コンポーネント、或はコンポジット+Sビデオ入力方式の専用ケーブルをご用意。
● HD-SDI・HDMI入力に対応
エンベッデッドオーディオ付きHD-SDI入力とHDMI入力にも対応予定です。
● 映像・音声入力フォーマット
映像：1920x1080i、720x480i対応。音声：MONO/STEREO/DUAL対応。MONO(2ヶ国語)にも対応しております。
● TS出力
外部ASI出力ポートx1、内部SPI出力ポート(TTLレベル)の2系統を搭載しました。

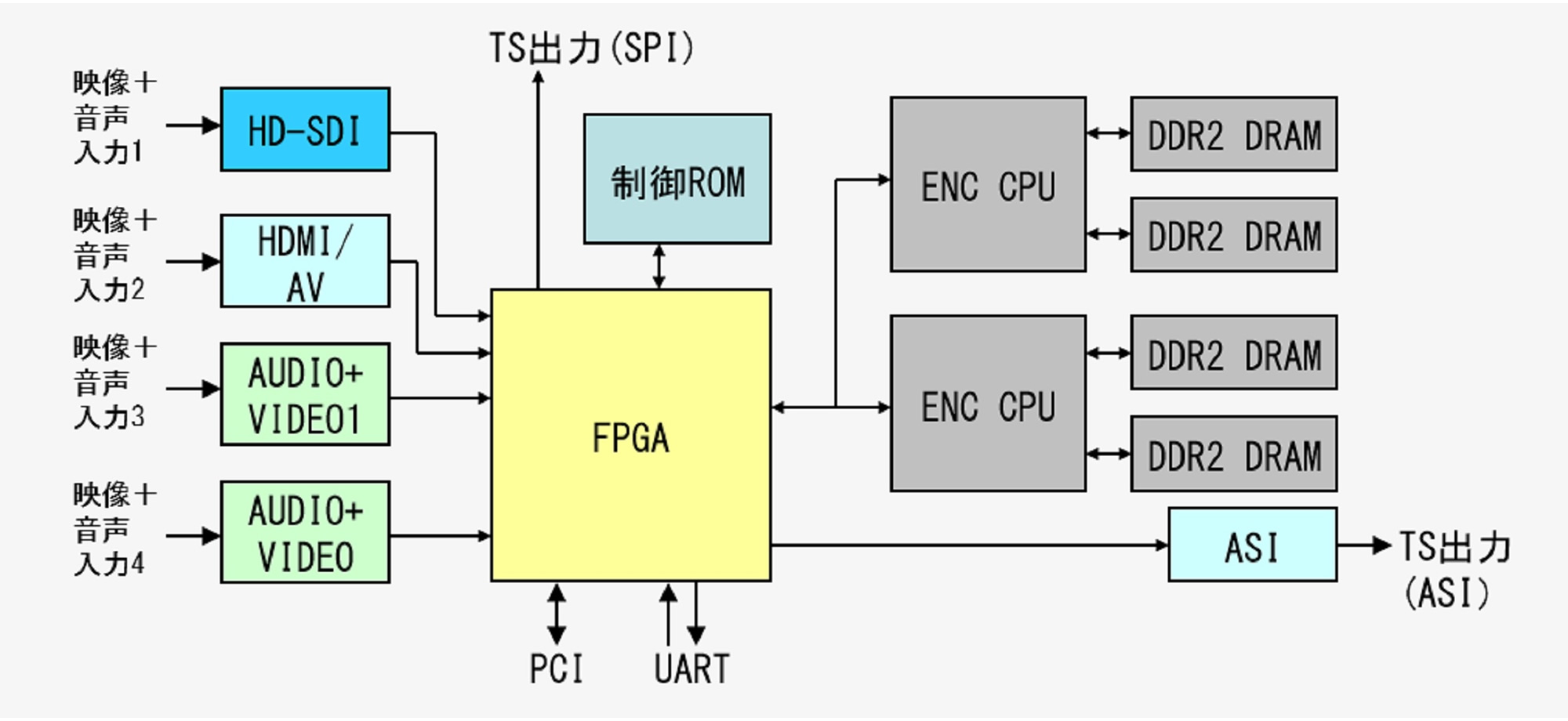

製品説明
仕様
基本仕様
| 製品名 |
|---|
|
| 品名 | MPEG2+H264HDエンコーダ基板 |
|---|
| 型番 | HPCI6050 |
|---|
| 入力 |
|---|
| アナログ映像+音声 | アナログ映像NTSC/PALビデオ x2(3)
アナログ音声L+R x2(3) |
|---|
| 出力 |
|---|
| HDMI（option) | バージョン1.3a対応 |
|---|
| HD-SDI | 1920x1080i映像+AES音声 |
|---|
| ASI | 188バイト バーストフォーマット |
|---|
| SPI | 188バイト パラレルTTL出力 |
|---|
| 機能 |
|---|
| 映像エンコーダ | MPEG2-HD/MPEG2-SDx4
H.264-HD/H.264-SDx4 |
|---|
| 音声エンコーダ | AAC-LC MONO/STEREO/DUAL MONO |
|---|
| PSI/PCR | PAT+PMTx4+ビデオエンベッデッドPCR |
|---|
| 映像フォーマット | 1920x1080i/720x480i |
|---|
| 映像圧縮レート | 5-20Mbps/0.1Mbps可変 |
|---|
| 音声圧縮レート | 48,64,96,128,192,256,320,384kbps |
|---|
| 信号特性 |
|---|
| 映像入力 | 1Vp-p コンポジット/S-VIDEO/YPbPr |
|---|
| 音声入力 | 200mV RMS L+R |
|---|
| HD-SDI入力 | 720～950mV差動@1.5GHZ 75Ω SMPTE292M |
|---|
| HDMI入力 | 150-1200mV差動@165MHZ 50Ω |
|---|
| ASI出力 | 600～800mV差動@270MHZ 75Ω |
|---|
| 基板仕様 |
|---|
| 供給電源 | 5V単一 |
|---|
| 消費電流 | 最大2A |
|---|
| 制御 | PCI/UART（TTLレベル）ASCIIコマンド |
|---|
| 基板サイズ | 101mm x 205mm |
|---|
■この製品は現在販売しておりません
