放送・通信関連製品 生産終了品3波チューナー内蔵 MPEG2デコーダユニット
DBS6285
【生産終了品】

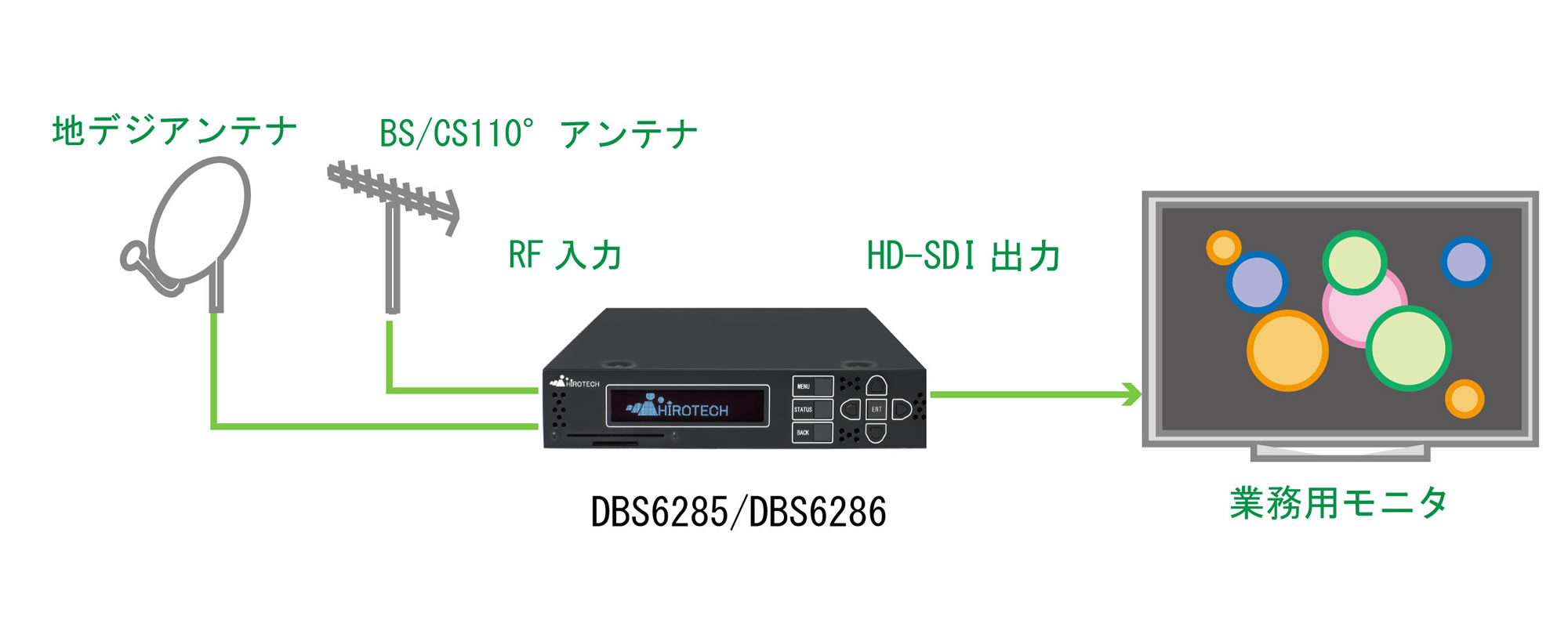

3波チューナーとMPEG2デコーダを搭載したユニットです。デジタル放送の任意チャンネルもしくはASIポートから入力したTSをリアルタイムでMULTI2デコードし、HD-SDI出力します。
製品特長
● MULTI2デスクランブル・MULTI2デコード
受信したTSをリアルタイムでMULTI2デスクランブル・MULTI2デコードします。
● HD-SDI出力
MPEG2デコードされた映像と音声を、HD-SDI(1080i)で出力します。
● 外部ASI出力
受信したTSは新しく設定したデータ出力レートでPCRパケット内容を修正後、ASI出力します。
製品説明
仕様
基本仕様
| 製品名 |
|---|
| 品名 | 3波チューナー内蔵 MPEG2デコーダユニット |
|---|
| 型番 | DBS6285 |
|---|
| チューナー部 |
|---|
| 入力端子 | RF×1（F型 75Ω） |
|---|
| 受信帯域 | 93MHz～767MHz(VHF/UHF/CATV)
1049MHz～2053MHz（BS/CS110°） |
|---|
| 受信レベル | 473MHz～767MHz：-70dBm～-20dBm
93MHz～465MHz：-65dBm～-30dBm
1049MHz～2053MHz：-65dBm～-25dBm |
|---|
| EPG収集機能 |
|---|
| × |
|---|
| カードスロット |
|---|
| B-CASカードスロット | MULTI2 デスクランブル |
|---|
| デコーダ部 |
|---|
| 映像デコード | MPEG-2MP@HL MP@H14L MP@ML
H.264 High/L3.0 Main/L2.0 Baseline/L1.2 L1.3 |
|---|
| 音声デコード | MPEG-2 AAC（AAC-5.1ｃｈ対応） |
|---|
| ASI入出力 |
|---|
| 入力端子 | DVB-ASI×1（BNC 75Ω） 信号振幅：720～950mVp-p |
|---|
| 出力端子 | DVB-ASI×1（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| その他 |
|---|
| 電源 | AC100V （50/60Hz） |
|---|
| 消費電力 | AC100V入力にて60VA以下 |
|---|
| 外形寸法 | 220(W)×44(H)×370(D)mm（突起含まず） |
|---|
| 重量 | 3.0kg以下 |
|---|
| 動作条件 | 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと) |
|---|
| 保存・輸送条件 | 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと） |
|---|
| 付属品 | AC電源ケーブル 1Uハーフ ラックマウント用取り付け金具
B-CASスロットカバー |
|---|
| オプション（有料） | 1Uハーフ 連結用金具 (2台のDBS6000シリーズを連結し、ラックマウントする為の金具) |
|---|
■この製品は現在販売しておりません
