放送・通信関連製品 生産終了品ワンセグエンコーダ内蔵 TS over IP出力ユニット
DBS6102
【生産終了品】

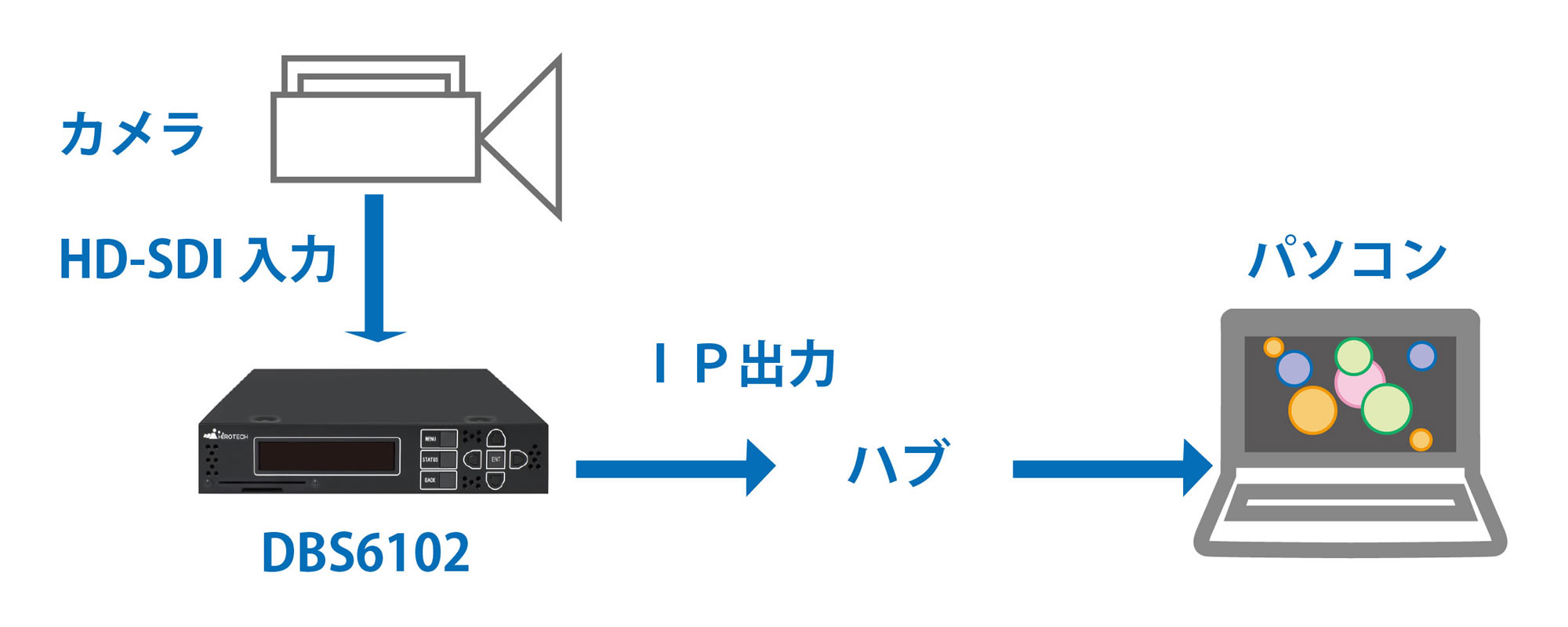

ワンセグエンコーダとTS ove IP出力機能を搭載したユニットです。現場で撮影したカメラ映像をその場でエンコードしてIPネットワークで送信し、遠隔地の状況を確認することなどが可能です。低ビットレートでも映像を視聴できる為、無線LANと組み合わせると応用が広がります。
製品特長
● ワンセグエンコーダはH.264 BaseLine1.2+AAC-SBR対応
HD画質は業界トップクラス。
● アナログ/SDI/HD-SDI信号入力に対応
アナログ入力とSDI/HD-SDI入力の2系統を搭載し、様々な入力方式から選択することができます。
● TS over IP機能
米国のIPTV方式Pro-MPEG準拠のIP出力機能を搭載。CBR転送、FEC生成+ARPプロトコル+IGMPバージョン2にも対応しております。

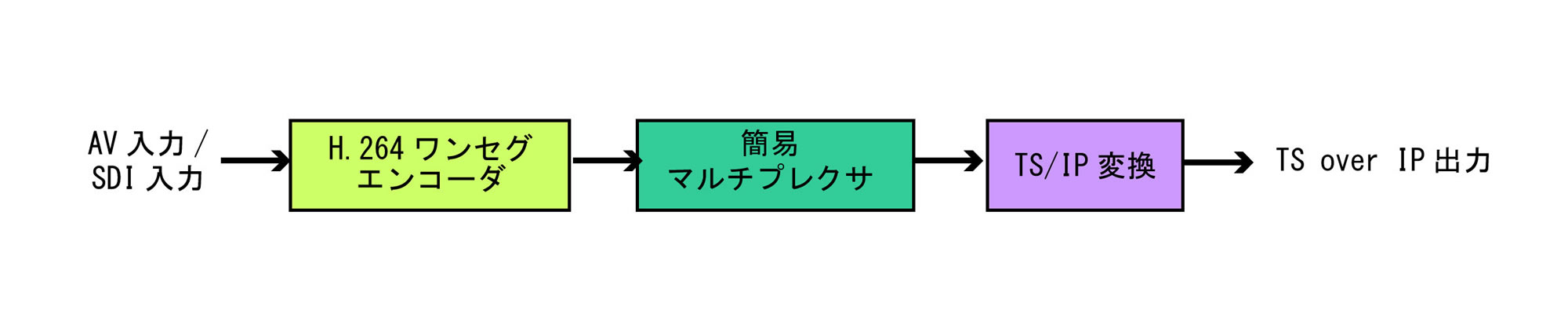

製品説明
仕様
基本仕様
| 製品名 |
|---|
| 品名 | ワンセグエンコーダ内蔵 TS over IP出力ユニット |
|---|
| 型番 | DBS6102 |
|---|
| ASI入出力 |
|---|
| 入力端子 | DVB-ASI（BNC 75Ω） 信号振幅：720～950mVp-p |
|---|
| 出力端子 | – |
|---|
| ストリーム形式 | MPEG2-TS(188/204Byte) |
|---|
| 伝送速度 | 最大216Mbps |
|---|
| TS over IP |
|---|
| IP入力 | – |
|---|
| IP出力 | ○ |
|---|
| 通信インターフェース | RJ-45 100/1000Mbps IEEE802.3準拠 |
|---|
| 転送プロトコル | RTP（UDPのみ） FEC（Pro-MPEG CoP3）
マルチキャスト対応（IGMPｖ2、MLDｖ1、MLDｖ2） |
|---|
| 伝送方式 | CBR伝送 |
|---|
| ワンセグエンコーダ部 |
|---|
| アナログ入力端子 | D-sub 15PIN ※専用ケーブル仕様（別売）
ビデオ：コンポジット/S-Video/コンポーネント（NTSC/PAL)
オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡） |
|---|
| デジタル入力端子 | BNC 75Ω
ビデオ：SD/HD-SDI
エンベデッドオーディオ対応 |
|---|
| 映像圧縮 | H.264 Baseline Profinle |
|---|
| 音声圧縮 | AAC-SBR Profile |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| その他 |
|---|
| 電源 | AC100V （50/60Hz） |
|---|
| 消費電力 | AC100V入力にて60W以下 |
|---|
| 外形寸法 | 220(W)×44(H)×370(D)mm（突起含まず） |
|---|
| 重量 | 3.0kg以下 |
|---|
| 動作条件 | 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと) |
|---|
| 保存・輸送条件 | 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと） |
|---|
| 付属品 | AC電源ケーブル 1Uハーフ ラックマウント用取り付け金具
ワンセグエンコーダアナログケーブル |
|---|
| オプション（有料） | 1Uハーフ 連結用金具 |
|---|
■この製品は現在販売しておりません
